Tuyaux en fer Ductile sont reconnus pour leur force et leur flexibilité, ce qui les rend idéales pour une gamme de projets d’infrastructure. Le fer Ductile commence par le fer fondu mélangé au magnésium pur avant d’être moulé. Ce procédé modifie la structure du graphite, donnant au matériau à la fois une résistance et une flexibilité impressionnantes. Ces canalisations sont construites pour durer plus de 100 ans, ce qui en fait un choix de choix pour les infrastructures essentielles comme les conduites d’eau ou les systèmes de drainage. Leur durabilité et leur capacité à se plier sans fissuration en font l’option idéale pour les projets à long terme.
Grâce à leur ténacité et leur fiabilité remarquables, les tuyaux en fer ductile sont parfaits pour les travaux d’infrastructure à grande échelle. Ces tuyaux peuvent résister à des conditions météorologiques extrêmes et à une pression élevée, ce qui en fait un excellent choix pour des projets tels que les systèmes d’aqueduc et de drainage de la ville. Leur combinaison unique de résistance et de flexibilité en fait un matériau essentiel dans les projets de construction qui exigent longévité et fiabilité.

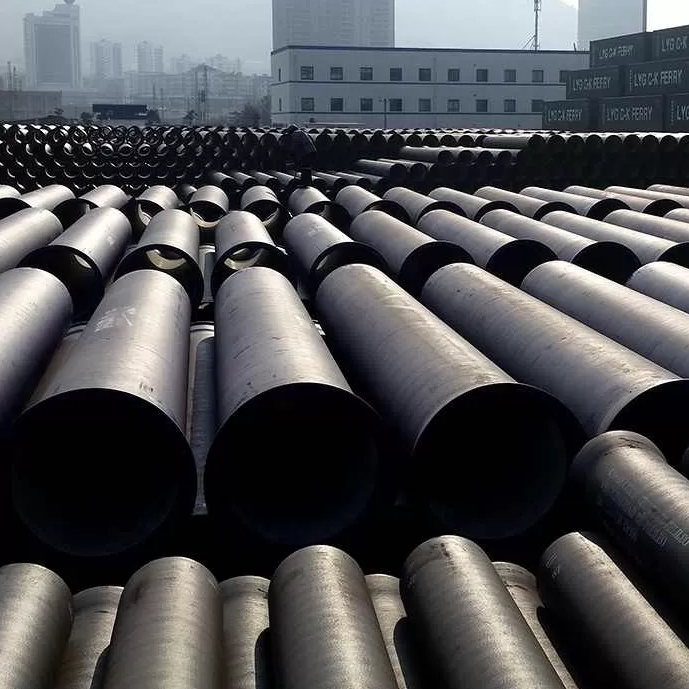

Tuyau en fonte Ductile pour tuyauterie d’alimentation en eau
Di tuyaux sont largement utilisés dans diverses industries pour le transport des fluides. Leur résistance à la corrosion les rend idéales pour les systèmes tels que les canalisations d’égouts, les systèmes de protection contre l’incendie et les pipelines transportant des liquides industriels. Leur conception robuste leur permet de prospérer dans des environnements difficiles, comme sous des routes très chargées ou des pistes d’aéroport, où les tuyaux sont soumis à des charges lourdes et à une pression constante.
L’un des principaux avantages des tuyaux en fer ductile est leur capacité à être fabriqués dans de grands diamètres, permettant un plus grand écoulement de fluide tout en minimisant la consommation d’énergie. Le revêtement en ciment à l’intérieur des tuyaux réduit le frottement et fournit une couche supplémentaire de protection contre la corrosion. Par rapport aux tuyaux en acier, les tuyaux en fer ductile offrent une longévité supérieure et peuvent supporter une haute pression même dans des environnements durs et corrosifs, ce qui en fait un choix préféré pour le transport de l’eau, du gaz et du pétrole sur de longues distances.
A Tableau des dimensions des tuyaux en fer ductile Est essentiel pour choisir le bon tuyau pour n’importe quel projet. Il comprend généralement des mesures importantes telles que le diamètre nominal (DN), l’épaisseur de la paroi (T), le diamètre extérieur (OD), le diamètre intérieur (ID), le poids au mètre (kg/m) et la classe de pression. Ces chiffres aident les ingénieurs à choisir les raccords, joints et supports nécessaires au bon fonctionnement du système.
Le diamètre Nominal fournit une approximation de la taille intérieure de la conduite, tandis que l’épaisseur de la paroi détermine la résistance de la conduite et sa capacité à résister à la pression. Le poids au mètre donne un aperçu de la stabilité du tuyau et du niveau de support nécessaire lors de l’installation. Par exemple, un tuyau DN300 avec une paroi plus épaisse pèse plus, mais peut supporter une pression beaucoup plus élevée qu’un tuyau de même taille avec une paroi plus mince.

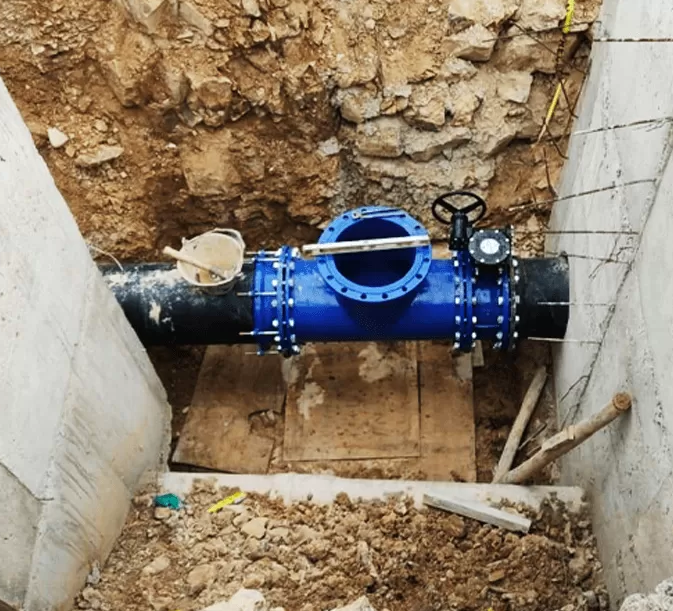

Tuyau en fer Ductile auto-limitant
Le dimensionnement correct d’un tuyau en fonte ductile assure qu’il peut transporter la quantité requise de fluide sans perte de pression excessive ou causer de la turbulence. Il assure également la compatibilité avec d’autres composants du système comme les vannes, les brides et les joints spécialisés. Un mauvais dimensionnement peut entraîner des fuites ou des pannes de système, qui peuvent être coûteuses et longues à réparer.
Les tuyaux en fer Ductile sont disponibles dans des tailles allant de DN80 à DN2000 ou plus. Chaque classe de pression, telle que PN10, PN16 ou PN25, a une épaisseur de paroi spécifique pour s’adapter à différents niveaux de pression. Par exemple:
Un tube DN500 pour PN10 peut avoir une épaisseur de paroi de 6,3 mm.
Le même tube DN500 pour PN25 pourrait nécessiter une épaisseur de paroi de 11 mm.
Le tableau des diamètres aide les constructeurs à choisir le bon tuyau en fonction de la pression et des exigences d’application.
Le diamètre intérieur détermine le volume de fluide qui peut s’écouler à travers le tuyau, tandis que le diamètre extérieur est crucial pour le montage du tuyau dans des pinces ou des raccords. Les deux mesures doivent être connues pour assurer une connexion et une installation appropriées, en particulier lors de la combinaison de tuyaux de différents fabricants ou de la modernisation de systèmes anciens. Le tableau des diamètres assure la compatibilité entre tous les composants.
Le tableau des diamètres des tuyaux en fonte ductile est un outil essentiel pour s’assurer que toutes les parties d’un système de canalisation s’emboîtent harmonieusement. Il est particulièrement utile lors de l’utilisation de joints de démontage ou de pinces de réparation, car un diamètre extérieur correspondant est crucial pour éviter les fuites et assurer une bonne installation.
Plusieurs facteurs influent sur le choix de la taille des tuyaux, notamment:
Le type de fluide transporté (p. ex. eau, gaz ou pétrole).
Le débit requis - les plus grands volumes ont besoin de plus grands tuyaux.
La pression nominale - une pression plus élevée nécessite des parois plus épaisses.
Conditions environnementales — les sols durs peuvent nécessiter des revêtements supplémentaires.
Sur la base de ces facteurs, les ingénieurs choisissent soit des tuyaux en fer ductile ou en acier qui sont les mieux adaptés pour faire face à des défis spécifiques comme la corrosion ou les températures élevées.
Les ingénieurs calculent le meilleur diamètre de tuyau en fonction de la vitesse d’écoulement (m/ S), de la surface du tuyau (m²) et du volume d’écoulement (m³/h). Les tuyaux trop petits créent de la friction, gaspillant de l’énergie, tandis que les tuyaux surdimensionnés peuvent être inutilement coûteux. Le tableau des dimensions des tuyaux en fer ductile aide à sélectionner la taille optimale pour équilibrer l’efficacité de l’écoulement et le coût.
Une erreur courante est de confondre les diamètres nominaux et réels. Toujours vérifier si le diagramme montre les mesures à l’intérieur ou à l’extérieur, et faire attention aux écarts unitaires (p. ex., millimètres par rapport aux pouces). De plus, assurez-vous que les cotes de pression correspondent aux spécifications de votre projet pour éviter des complications.
Utilisez des outils comme des étriers ou des jauges à ultrasons pour mesurer les diamètres intérieur et extérieur avec précision. Pour les tuyaux souterrains, un radar pénétrant au sol peut être utile pour localiser et dimensionner les tuyaux avant le début de l’excavation. L’étalonnage régulier de vos outils est crucial pour éviter les erreurs qui pourraient conduire à des raccords incorrects ou des pannes de système.
Lors de l’installation, les ingénieurs utilisent le tableau des dimensions des tuyaux en fonte ductile aux côtés des dessins cao pour choisir les raccords compatibles. Cela permet d’éviter les erreurs et réduit le besoin de retravailler. Pour l’entretien, un dimensionnement précis garantit que les pièces peuvent être remplacées sans démontage de grandes sections du pipeline.
Les systèmes modernes de modélisation de l’information sur le bâtiment (BIM) permettent aux ingénieurs d’intégrer des diagrammes de dimensions de tuyaux en fer ductile directement dans leurs conceptions. Cela permet d’identifier les problèmes potentiels entre les systèmes de canalisation dès le début de la phase de conception, ce qui permet de gagner du temps et de prévenir les erreurs coûteuses pendant la construction.
Les graphiques fournis par les fabricants, comme Midas, sont basés sur des mesures réelles du produit, et non sur des approximations. Cela garantit que les raccords, comme les joints de démontage ou les raccords, sont parfaitement compatibles avec les tuyaux lors de l’installation. Les systèmes en fonte Ductile exigent des normes strictes de durabilité, et les cartes fournies par le fabricant garantissent la précision nécessaire pour des systèmes durables et fiables.
Le diagramme aide les constructeurs à choisir les bonnes tailles de tuyauterie en fournissant à la fois les diamètres intérieur et extérieur, assurant l’écoulement de fluide et la gestion de la pression appropriée. Il permet également de s’assurer que les pièces comme les brides ou les accouplements s’adaptent correctement.
Déterminez les exigences de pression maximale de votre projet, puis reportez-vous au tableau des dimensions des tuyaux en fonte ductile pour choisir l’épaisseur de paroi appropriée pour les classes de pression telles que PN10 ou PN25.
Mélanger des composants de différents fabricants est risqué à moins que vous puissiez confirmer que les tailles correspondent exactement. L’utilisation de diagrammes officiels de diamètre des tuyaux en fonte ductile aide à éviter les fuites ou les joints qui pourraient se briser sous pression.
Le diamètre Nominal est une approximation, tandis que le diamètre intérieur ou extérieur réel est déterminé par l’épaisseur de la paroi, qui est spécifiée dans le tableau des dimensions des tuyaux en fonte ductile pour chaque classe de pression.
Pour les données les plus précises, utilisez des graphiques fournis par des fabricants réputés comme Midas. Ces graphiques reflètent les mesures réelles du produit, assurant une correspondance parfaite lors de la sélection des pièces pour votre projet de pipeline.
Pour de l’aide avec vos solutions de raccordement de pipeline, Contact contact Midas aujourd’hui! Ils offrent des produits de connexion et de réparation de pipelines industriels impressionnants. Leur service fiable signifie une mise en place rapide et des corrections.
