Tuyau en fer Ductile à brides

Tuyau en fer Ductile à brides

Les tuyaux à bride et les raccords sont des composants typiques des systèmes de tuyauterie rigide. Les tuyaux à bride sont couramment utilisés pour les services de surface d’eau, d’eaux usées, d’air, d’huile et d’autres liquides qui nécessitent des joints rigides retenus. Il est largement utilisé dans les usines de traitement de l’eau et des eaux usées, les systèmes de tuyauterie industrielle et d’autres tuyauteries intérieures ainsi que les applications extérieures telles que les ponts et autres passages à niveau élevés. Les joints à bride ne sont généralement pas recommandés pour une utilisation au fond en raison de leur rigidité.

Le tassement différentiel ou d’autres contraintes peuvent causer des contraintes excessives sur la bride ou le tuyau en raison de la charge excessive de la poutre. Midas produit des tuyaux à bride en fonte ductile DN80-DN2600mm conformément à la norme EN545. La longueur maximale du tuyau à bride est jusqu’à 6m, selon le diamètre.

Revêtement de tuyaux en fer Ductile à bride:

Interne:

1). Revêtement de mortier de ciment Portland

2). Revêtement de mortier de ciment résistant au sulfate

3). Revêtement de mortier de ciment à haute teneur en aluminium

4). Fusion collée époxy

5). Époxy céramique

6). Polyuréthane

Extérieur:

1). Zinc avec couche de finition de peinture bitumineuse

2). Zinc avec couche de finition de peinture époxy liquide

3). Alliage de zinc-aluminium plus peinture époxy liquide

4). Polyuréthane

Le revêtement peut être conforme aux exigences des clients.

Emballage de tuyau de fer Ductile à brides:

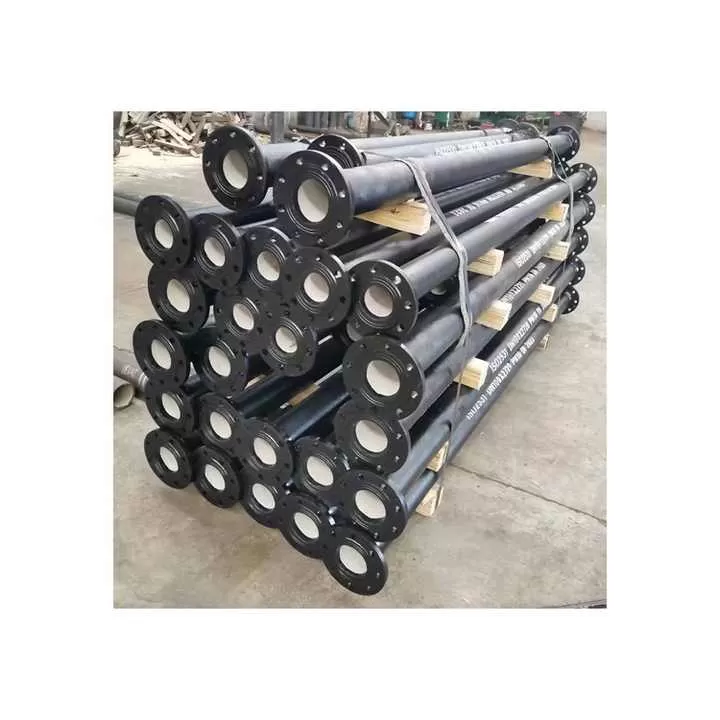

Le diamètre du tuyau inférieur à 300mm est livré avec des courroies en acier et plus de 300mm est en vrac.

Spécifications de tuyau en fer Ductile à brides:

Norme: EN545

Diamètre: DN80-DN2600mm

Longueur: 0.1m--6m

Épaisseur de paroi du tuyau: K9/K12

Type de Joint: flange

Joint: SBR, EPDM, NBR

Avantages des tubes en fonte ductile à flange

Connexion rigide et entièrement retenue : La connexion par brides boulonnées des tuyaux en fonte ductile à brides est intrinsèquement auto-retenant. Chaque boulon transmet une charge de traction axiale, éliminant ainsi le besoin de blocage contre la poussée et simplifiant la conception des collecteurs de station de pompage, des chambres de vanne et des systèmes de canalisations internes.

Excellentes propriétés mécaniques : les tubes à flange en fonte ductile sont plus résistants en raison de leur résistance à la traction plus élevée et de leur meilleure résistance aux chocs.

Facteur de sécurité plus élevé : il offre un meilleur facteur de sécurité contre les surpressions, le coup de bélier et les chocs externes.

Économie d'ingénierie significative : Le procédé de conception à paroi mince (la tolérance de l'épaisseur de la paroi est contrôlée à ±1,2 mm) réduit la masse unitaire par 28 % à 35 % par rapport au tuyau en fonte grise, permettant ainsi d'économiser plus de 15 % sur les coûts de levage et de transport. Ce procédé convient particulièrement aux projets de pipelines longue distance.

Les dommages pendant le transport et le manutention sont presque négligeables : l'article ne se brisera pas en raison d'un impact soudain. Les pertes causées par le transport et le manutention sont minimisées.

Coût de pompage réduit : Le pipeline est revêtu d'un mortier ciment centrifuge. Cela rend la surface intérieure du pipeline lisse, réduisant ainsi les pertes par frottement.

Durée de service plus longue et excellente résistance à la corrosion : le revêtement en mortier de ciment empêche la corrosion de la surface interne. Le revêtement extérieur en zinc/zinc-aluminium, recouvert d'asphalte/résine époxy, assure une protection solide contre la corrosion externe.

Précision de haute dimension et finition de surface supérieure : la fonderie centrifuge des tubes à flanc assure une épaisseur de paroi uniforme et une excellente lisséité de surface, ce qui ne peut être obtenu par fonderie en sable humide en raison du flottement, du déplacement ou de la déformation du noyau.

Facilité d'entretien et de démontage : un avantage fondamental des raccords à flange dans les systèmes en surface : toute section peut être desserrée, retirée et remplacée sans outil de découpe ni de brise-tube.

Scénarios d'application

Usines de traitement de l'eau et stations de pompage

C'est l'application principale pour tube en fonte ductile à flanc. Les réseaux de canalisations aériens dans les installations de traitement — reliant les grilles d'admission d'eau brute, les filtres, les points de dosage chimique, les réservoirs d'eau claire et les pompes de distribution — sont presque systématiquement réalisés en fonte ductile à brides. La combinaison de la capacité à haute pression (norme PN16/PN25, disponible aussi bien PN40), des joints rigides absorbant les surpressions des pompes, ainsi qu'une démontage facile pour l'entretien des équipements, en fait le choix techniquement supérieur et le plus économique pour la durée de vie des installations.

Ponts surélevés et passages aériens

Lorsqu'un pipeline doit traverser une rivière, une route ou tout autre obstacle par le biais d'une structure en hauteur, les raccords à flange sont préférés aux raccords enfouis à poussée. Le raccord rigide à flange élimine les mouvements différentiels aux supports de portance, et les sections de tuyau facilement retirables permettent l'inspection structurelle et la réapplication de revêtement sans excavation. MIDAS fournit tube en fonte ductile à flanc en longueurs découpées pour s'adapter à des configurations de portée spécifiques.

Conception de conduites pour procédés industriels

Les raffineries, centrales électriques, usines de pâte et de papier ainsi que les installations de traitement chimique utilisent des tuyaux à brides pour la distribution interne au sein de l'usine d'eau de procédé, d'eau de refroidissement, d'alimentation en eau de suppression incendie, et dans certains cas, de produits chimiques industriels (lorsque le revêtement approprié — FBE ou époxy céramique — est choisi). L'ensemble des classes de pression des brides (PN10 à PN40) et des options de revêtements internes permettent une grande variété de solutions tube en fonte ductile à flanc en tant que solution industrielle polyvalente pour les conduites.

Infrastructure de traitement des eaux usées

Conforme à la norme EN 598 tube en fonte ductile à flanc avec un revêtement interne en ciment à haute teneur en alumine ou FBE, le système de tuyauterie en surface des stations d'épuration s'étend des tamis d'entrée et des chambres de sable jusqu'aux conduites de gaz du digesteur et aux lignes de transfert de boues. Les options de revêtement résistant à la corrosion prolongent la durée de vie dans l'environnement chimiquement agressif du traitement des eaux usées.

Pièces à bobine courte et adaptateurs de connexion

Tube en fonte ductile à flange Les rallonges de 0,1 m sont largement utilisées comme bobines de raccordement entre une vanne à portail, une vanne papillon ou une vanne de sécurité et le tuyau adjacent. MIDAS fournit des bobines flanquées sur mesure avec un contrôle complet des tolérances dimensionnelles, permettant ainsi la remplacement direct des pièces existantes dans les installations en service.
