Maison - Produits - Tuyau en fonte ductile - Tuyau en fer Ductile K9, classe C

Tuyau en fer Ductile K9, classe C

Norme: ISO 2531 et EN545 (pour l’application d’eau potable) EN598 (pour l’application d’eaux usées)

Classe d’épaisseur de paroi: K9, classe C

Gamme de diamètre: DN80-DN2600

Longueur efficace: 6m ou 5.7m

Accessoire: joint en caoutchouc (SBR, NBR, EPDM)

Pression: 50Bar- 10Bar.

Note: les joints, les boulons et les écrous sont fournis respectivement en tant que votre condition spéciale.

Fabricants de tuyaux en fer Ductile K9

Midas est un des principaux fabricants de tuyaux en fer Ductile K9, le prix des tuyaux di K9 varie en fonction de la taille, de la demande du marché et du volume d’achat, et sont généralement facturés en fonction des exigences de projets spécifiques. Contactez-nous pour le meilleur prix de tuyau en fer ductile classe k9.

Renseignez-vous maintenant Prochain produit

Description des produits Dimensions du produit

Tuyau en fer Ductile K9

Les tuyaux en fer ductile K9 sont connus pour leur résistance, leur durabilité et leur résistance à la corrosion, ce qui en fait un choix populaire pour le transport de l’eau dans les applications municipales et industrielles.

Ils sont les substituts des tuyaux traditionnels en fonte et des tuyaux communs en acier. En outre, les tuyaux en fer ductile K9 sont produits avec une grande rectitude, une finition de surface élevée, une grande précision de taille, une épaisseur de paroi uniforme, des propriétés mécaniques fines et un revêtement extérieur dur. Un joint Flexible et un joint en caoutchouc sont utilisés pour une installation pratique des tuyaux.

Principales caractéristiques du tuyau en fer Ductile K9

Matériau robuste: fabriqués en fonte ductile, les tuyaux K9 offrent une résistance à la traction et une flexibilité élevées, ce qui les rend idéales pour la manutention de charges externes et de pressions internes jusqu’à 50 bars.
Variété d’options communes:

Tuyau de Joint de type t (Push-On): facile à installer et assure une étanchéité étanche.
Tuyau de Joint de type k: offre des connexions sûres et fiables.
Tuyau de Joint autobloqué: résiste aux mouvements et aux surtensions, assurant la stabilité.

Conformité aux normes internationales:

ISO 2531 et BS EN545: convient aux applications d’eau potable.
BS EN598: spécialement conçu pour les applications d’eaux usées.

Revêtements personnalisables:

Revêtement interne: revêtement de mortier de ciment Portland, ciment résistant aux sulfates, ciment à haute teneur en aluminium, revêtements époxy ou bitume noir.
Revêtement extérieur: Zinc + bitume, époxy lié par fusion, ou alliage zinc-aluminium.

Large gamme de tailles: disponible dans des diamètres allant de DN80 à DN2600mm avec des classes d’épaisseur de paroi comprenant K9, K8 et C40/C30/C25.
Optimisé pour l’expédition: les tuyaux ≤DN300 sont emballés en paquets, tandis que les tailles >DN300 sont expédiées en vrac. Longueurs Standard de 6m pour le transport de vrac et de 5,7m pour les conteneurs.

Applications du tuyau en fer Ductile K9

Approvisionnement en eau municipale: fiable pour les systèmes de distribution d’eau propre.
Systèmes de Drainage et d’égout: efficace pour la gestion des eaux usées et des eaux pluviales.
Systèmes d’irrigation: durables et efficaces pour la distribution d’eau agricole.
Pipelines industriels: convient au transport d’eau industrielle et d’autres liquides.

Certifications Certifications

ISO9001 pour l’assurance de la qualité.
Certifications BV, WRAS et SGS pour la performance et la fiabilité.

Propriétés mécaniques des tuyaux en fer Ductile

Tuyau en fer Ductile

Tuyau en fonte grise

Tuyau d’acier

traction

Force (N/mm²)

≥420

150-260

≥400

rendement

Force (N/mm²)

300

pliage

Force (N/mm²)

Mon.590

200-360

Mon.400

allongement(%)

DN80-1000≥10
DN1200-2200≥7

Negligible

Mon.18

Module de

élasticité(N/mm²)

Env.16x10

Env.11x10⁴

Env.16x10⁴

dureté (HB)

≤230

Env.140

D(mm)							Hydro pression d’essai pour le tuyau K9,Mpa
80-300							5.0
350-600							4.0
700-1000							3.2
1100-2000							2.5
2200-2600							2.0

Le Document relatif aux tremblements de terre montre que le taux de dommages par kilomètre pour les conduites de canalisation en fonte ductile est de

Quart de celui du fer gris et un trentième de quelques autres matériaux des tuyaux.

Matériel de tuyau							Taux de dommages par km de canalisation principale lors d’un tremblement de terre
Tuyau en fer Ductile							0.04
Tuyau coulé gris							0.17
Tuyau de PVC							0.14
Tuyau d’acier							1.24

Tuyaux généraux en fer ductile

Pour l’eau potable

Systèmes de qualité ISO9001 - modèle pour la garantie de la qualité dans la production de développement de conception, l’installation et

ISO 2531 tuyaux, raccords et accessoires en fonte Ductile pour conduites sous pression.

BS EN545 tuyaux en fer Ductile, accessoires et leurs joints pour conduites d’eau. Exigences et test

"ISO4179 tubes en fer Ductile pour conduites sous pression et non sous pression - revêtement de mortier de ciment centrifuge - général

Exigences.»

ISO8179 tuyaux en fer Ductile - revêtement de zinc externe.

BS3416 spécification pour les revêtements à base de bitume pour application à froid, adapté pour une utilisation en contact avec potable

ISO4633 joints en caoutchouc - anneaux pour l’approvisionnement en eau, le drainage et les conduites d’égouts spécifications pour les matériaux.

ISO 8180 tuyaux en fer Ductile — gaine en polyéthylène.

EN681-1 joints élastomères exigences en matière de matériaux pour joints de tuyaux utilisés dans les applications d’eau et de drainage.

Pour l’application des eaux usées

BS EN598 tuyaux en fer Ductile, raccords, accessoires et leurs joints pour les exigences et les essais d’application des eaux usées

ISO4633 joints d’étanchéité en caoutchouc pour l’approvisionnement en eau, le drainage et les conduites d’égouts spécifications pour les matériaux.

EN681-1 joints élastomères exigences matérielles pour joints de tuyaux utilisés dans les applications d’eau et de drainage.

"Tous les tubes MIDAS sont fabriqués conformément aux normes:

-ISO2531

-EN545

-EN598»

Foire aux questions

Quels niveaux de pression les tuyaux K9 peuvent-ils supporter? Les tuyaux K9 sont conçus pour des pressions allant de 10 Bar à 50 Bar, en fonction de l’application et des dimensions des tuyaux.
Quel revêtement interne est le meilleur pour l’eau potable? Les revêtements de mortier de ciment sont généralement recommandés pour l’eau potable, tandis que l’époxy lié par fusion peut convenir à des exigences spécifiques.
Quelle est la durée de vie typique des tuyaux K9? Avec un bon entretien, ces tuyaux peuvent durer plus de 50 ans, assurant ainsi une fiabilité à long terme.
Peut-on fournir des composants supplémentaires comme des joints et des boulons? Oui, nous fournissons des joints, des boulons et des écrous selon vos conditions spécifiques.
Quels facteurs influencent le prix des tuyaux en fer ductile K9? Les prix dépendent de la taille du tuyau, de l’épaisseur de la paroi, des revêtements, de la demande du marché et du volume d’achat. Contactez-nous pour les prix détaillés.
Des revêtements et des longueurs personnalisés sont-ils disponibles? Oui, des revêtements tels que la doublure PU et d’autres options spécialisées peuvent être fournis. Les longueurs Standard sont 6m et 5.7m, mais des longueurs personnalisées peuvent être organisées en fonction des besoins du projet.
Quelle est la différence entre les tuyaux en fer Ductile K7 et K9? Les tuyaux en fer Ductile de classe K7 peuvent supporter moins de pression que les tuyaux en fer Ductile de classe K9. La pression nominale des tuyaux en fonte ductile K7 varie et elle serait basée sur le diamètre Nominal et l’épaisseur nominale de la paroi de la conduite.

Choisissez Midas pour les tuyaux en fer Ductile K9: en tant que fabricant de confiance, Midas fournit des tuyaux en fer Ductile K9 de haute qualité soutenus par des certifications et des prix compétitifs. Contactez-nous pour obtenir des informations détaillées sur les produits et les meilleurs prix pour votre projet.

Dimensions du produit

ISO2531,EN545,EN598

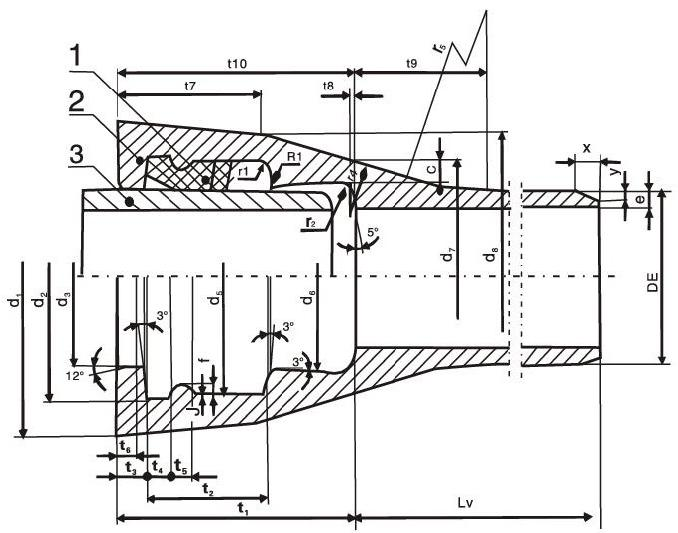

TYTON PUSH-ON tailles de douilles

Ductile Iron Pipe K9, C class

Type de produit

Joint d’étanchéité

douille

Spigot

DN80~1200 Type de T joint

Ductile Iron Pipe K9, C class

Type de produit

Joint d’étanchéité

douille

Broche à bec

DN1400~1800 Type de T joint

DN nm	DE mm		d1 mm	d2 nm		d3 mm		d5 mm		d6 mm		d7 mm	d8 mm	C mm	f mm		t1 mm
80	98	+1 -2.8	140	123	±1	100.5	±1	119.1	±1	103.2	±2	122	135	8	3.5	0 -0.8	85
100	118		190	169		120.5		138.9		123.4		142	155.7	8.4	3.5		88
150	170	+1 -2.9	217	195		172.5		190.6		175.3		195.6	209	9.1	3.5		94
200	222	-3	278	250	+1.5 -1	224.5	+1.5 -1	245.2	+1.5 -1	227.8		251	265	9.8	4		100
250	274	-3.1	336	301.5		276.5		296.9		279.7		305	323	10.5	4		105
300	326	-3.3	393	356.5	+1.8 -1	328.5	+1.8 -1	351.7	+1.8 -1	332.1		368.5	384	11.2	4.5		110
350	378	+1 -3.4	448	408		380.5		403.4		383.8		410.3	433	11.9	4.5	0 -1	110
400	429	+1 -3.5	500	462	+2.1 -1	431.5	+2.1 -1	457.2	+2.1 -1	435.8	±2.5	463	482.4	12.6	5		110
450	480	+1 -3.6	540	514	+2.2 -1	482.5	+2.2 -1	509	+2.2 -1	487		518.4	533	13.3	5		120
500	532	+1 -3.8	604	568	+2.4 -1	534.5	+2.4 -1	562.6	+2.4 -1	539.4	±3	569.7	590.6	14	5.5		120
600	635	±4	713	673.4	+2.7 -1	637.5	+2.7 -1	668	+2.7 -1	642.6		676.7	698.8	15.4	6		120
700	738	+1 -4.2	824	788	+3.5 -1	740.5	+3.5 -1	779.3	+3.5 -1	745.8	±3.5	789	813	16.8	7	0 -1.2	150
800	842	+1 -4.5	943	894	+3.8 -1	844.5	+3.8 -1	885.9	+3.8 -1	850	±3.8	892.2	922.3	18.2	8		160
900	945	+1 -4.8	1052	1000	+4.1 -1	947.5	+4.1 -1	991.3	+4.1 -1	953.2	±4.1	999.2	1030.5	19.6	9		175
1000	1048	-5	1158	1105	+4.4 -1	1050.5	+4.4 -1	1097.1	+4.4 -1	1056.4	±4.4	1106	1139	21	9		185
1100	1152	+1 -5.2	1267	1211	+4.7 -1	1155	+4.7 -1	1202.5	+4.7 -1	1160.2	±4.7	1213.5	1247.3	22.4	10		200
1200	1255	+1 -5.5	1377	1317	+5 -1	1258	+5 -1	1308	+5 -1	1264	±5	1321	1355.6	23.8	10		215
1400	1462	+1 -6	1610	1529	+5.6 -1	1465	+5.6 -1	1509	+5.6 -1	1471	±5.6	1535	1584.5	26.6			239
1600	1668	+1 -6.5	1814	1740	+6.2 -1	1673	+6.2 -1	1717	+6.2 -1	1678	±6.2	1748	一				262

ISO2531,EN545,EN598

TYTON PUSH-ON tailles de douilles

DN mm	t2 mm	t3 mm	t4 mm		t5 mm	t6 mm	t7 mm	t8 mm	t9 mm	t10 mm	r1 mm	r2 mm	r4 mm	r5 mm	X	Y	Mass (kgs)
80	40	12	6	0 -0.5	5	8	48	5	39	80	4	5	22	62	6	2	3.4
100	40	12	6		5	8	48	5	39	88	4	5	17	68	9	3	4.3
150	40	12	6		5	8	48	5	43	94	4	5	18.5	74	9	3	7.1
200	45	15	7		6	10	56	6.2	48	100	4	6	35	70	9	3	10.3
250	47	15	7		6	10	58	6.8	48	105	4	6	36	72	9	3	14.2
300	50	17	8.5		7	12	61	7.2	56	110	6	7	37	74	9	3	18.6
350	50	17	8.5		7	12	61	5.1	55	113	6	7	24.5	98	9	3	23.7
400	55	19	9.5		8	14	68	5.1	58	116	6	8	26	104	9	3	29.3
450	55	19	9.5		8	15	68	6	66	120	6	8	28	105	9	3	38.3
500	60	21	11		9	16	75	7	63	120	6	10	29	116	9	3	42.8
600	65	21	12		10	16	80	9.2	62	120	6	10	32	128	9	3	59.3
700	80	21	18		12	16	90	10.6	77	150	8	10	35	140	15	5	79.1
800	85	21	18	0 -0.8	14	16	96.5	12.4	86.5	160	8	10	38	160	15	5	102.6
900	90	21	20		16	16	103	14.2	92.5	175	8	10	42	175	15	5	129.9
1000	95	22	20		16	16	110	16	103	185	8	10	45	200	15	5	161.3
1100	100	24	23		18	16	116	17	107.5	200	10	12	46.5	207.5	15	5	194.7
1200	105	25	23		18	17	122	17.8	112	215	10	12	48	215	15	5	237.7
1400	115	27	25			18	125	19	119	239	10	12	100	205	20	7	279.3
1600	125	30	27			20	125	19	165	262	10	10	380	210	21	7	375.4

Taille nominale DN	baril			Masse de douille (approximatif)	Tuyau préféré Classes de pression	Masse totale (approximative) pour un Longueur de travail L de
	DE/en	e	Masse par mètre (approximatif)			5.7m	6m
DN80	98	4.4	9.1	3.4	C40	55	58
DN100	118	4.4	11.1	4.3	C40	68	71
DN125	144	4.5	14.1	5.7	C40	86	90
DN150	170	4.5	16.5	7.1	C40	101	106
DN200	222	4.7	22.6	10.3	C40	139	146
DN250	274	5.5	32.6	14.2	C40	200	210
DN300	326	6.2	43.9	18.6	C40	269	282
DN350	378	6.3	51.9	23.7	C30	319	335
DN400	429	6.5	60.8	29.3	C30	376	394
DN450	480	6.9	72.3	38.3	C30	450	472
DN500	532	7.5	87.0	42.8	C30	539	565
DN600	635	8.7	120.6	59.3	C30	747	783
DN700	738	8.6	142.0	79.1	C25	888	931
DN800	842	9.6	176.9	102.6	C25	1111	1164
