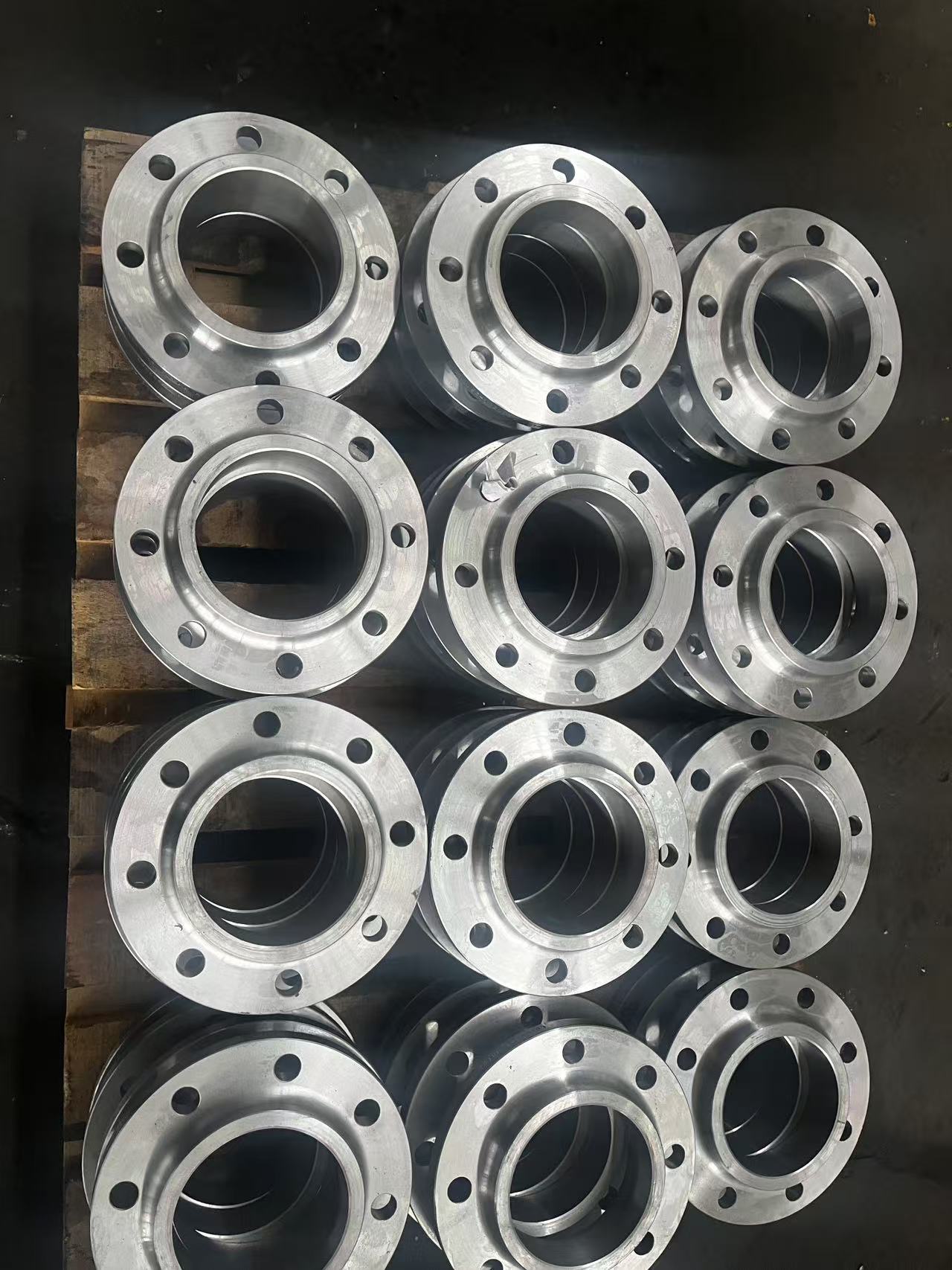

Exigences d’étanchéité et normes d’acceptation pour le glissement sur bride

Un slip on bride est un raccord de raccordement universel pour les pipelines industriels. Ses performances d’étanchéité déterminent directement la sécurité du transport du milieu de pipeline, et les normes d’acceptation sont la base de base pour assurer la bonne installation et le fonctionnement stable à long terme de la bride. Ce qui suit clarifie les spécifications d’application de la bride glissante sous deux aspects: les exigences d’étanchéité de noyau et les normes d’acceptation de processus complet, qui conviennent pour la construction de canalisations et les scénarios d’acceptation dans l’ingénierie municipale, l’industrie chimique, l’approvisionnement en eau et le drainage, et d’autres industries.

I. exigences d’étanchéité du noyau pour le glissement sur la bride

1. Précision de surface d’étanchéité qualifiée: la surface d’étanchéité du glisser sur la bride doit être plat sans défauts tels que rayures, trous d’air et fissures, l’erreur concave-convexe ne dépassant pas la valeur spécifiée. Il doit faire un contact uniforme avec le joint d’étanchéité pour empêcher la fuite moyenne causée par la forme irrégulière de surface.

2. Bonne adéquation des joints: choisir des joints appropriés tels que des joints en caoutchouc, en amiante et en métal selon la pression de service du pipeline, le milieu transporté et la température de fonctionnement. La taille du joint doit être assortie avec précision avec la surface d’étanchéité de la bride sans installation excentrique ou chevauchement pour assurer un bon ajustement d’étanchéité.

3. Contrainte d’assemblage uniforme: maintenir l’alignement coaxial lors de l’écrasement des brides, et serrer les boulons uniformément en diagonale, en s’assurant que le couple de serrage répond aux exigences des spécifications de bride correspondantes. Évitez les dommages des joints dus à un serrage excessif et aux trous d’étanchéité dus à un serrage insuffisant, et empêchez la déformation de la bride causée par un effort inégal, qui peut affecter l’effet d’étanchéité.

4. Soudure auxiliaire: assurer un soudage complet à la position de soudage glissant sans inclusion de laitier, soudage incomplet et bosses de soudure. Le cordon de soudure doit être relié en douceur à la bride et au matériau du tuyau. Une soudure fiable réduit le risque de fuite au niveau du joint du pipeline et de la bride, et contribue à améliorer les performances d’étanchéité globales.

II. Normes d’acceptation pour le glissement sur bride

(I) apparence et acceptation de Dimension

1. The body of the glisser sur la bride doit être exempt de problèmes de qualité tels que la déformation, la corrosion et les fissures. Les paramètres dimensionnels, y compris le diamètre intérieur de la bride, le diamètre extérieur, le diamètre de la surface d’étanchéité et l’espacement des trous de boulon, doivent être conformes aux normes nationales sur les bride de pipeline industriel avec des écarts dans la plage permise.

2. Après le soudage, le cordon de soudure doit être d’aspect plat sans défauts tels que la soudure manquante et les trous d’air. L’écart de perpendicularité de la soudure entre la bride et le matériau du tuyau doit être ≤ 1,5 ‰ pour éviter les effets négatifs sur l’étanchéité ultérieure et le fonctionnement du pipeline causés par la déviation d’installation.

(II) acceptation des performances d’étanchéité

1. Essai hydrostatique/pneumatique: effectuer un essai de pression d’étanchéité conformément à la pression de conception du pipeline. Une bride est considérée comme étanche correctement s’il n’y A pas de fuite ou de chute de pression à la surface d’étanchéité et au poste de soudage pendant la période de maintien de la pression.

2. Inspection d’étanchéité statique: effectuer une inspection d’étanchéité normale après que l’essai de pression soit qualifié. Il ne doit y avoir aucune trace de fuite moyenne au contact entre la surface d’étanchéité de la bride et le joint, aucun desserrage du boulon et aucune déformation ou dommage du joint.

(III) Installation, Adaptation et réception

1. L’interstice de bosselage des brides doit être uniforme et l’écart de parallélisme des surfaces d’étanchéité du glissement adjacent sur les brides doit être conforme aux spécifications sans dislocation évidente. Tous les boulons doivent être complètement installés avec des spécifications correspondant aux brides, sans que le filetage glisse ou se desserre.

2. Revérifier la position d’étanchéité de la bride pendant la phase initiale d’exploitation de la conduite (72 heures). Confirmer qu’aucune fuite moyenne à la position d’étanchéité, aucune déformation de la bride et aucune atténuation du couple des boulons ne satisfont aux exigences d’étanchéité pour un fonctionnement à long terme.

(IV) acceptation de documents

Fournissez les certificats de qualification de produit, les rapports d’inspection matérielle, les dossiers de processus de soudure, les rapports d’essai de pression, et d’autres documents de glisser sur la bride Lors de l’acceptation pour assurer la traçabilité de la qualité du produit et du processus de construction. L’acceptation ne sera pas acceptée si les documents sont incomplets ou sans réserve.
