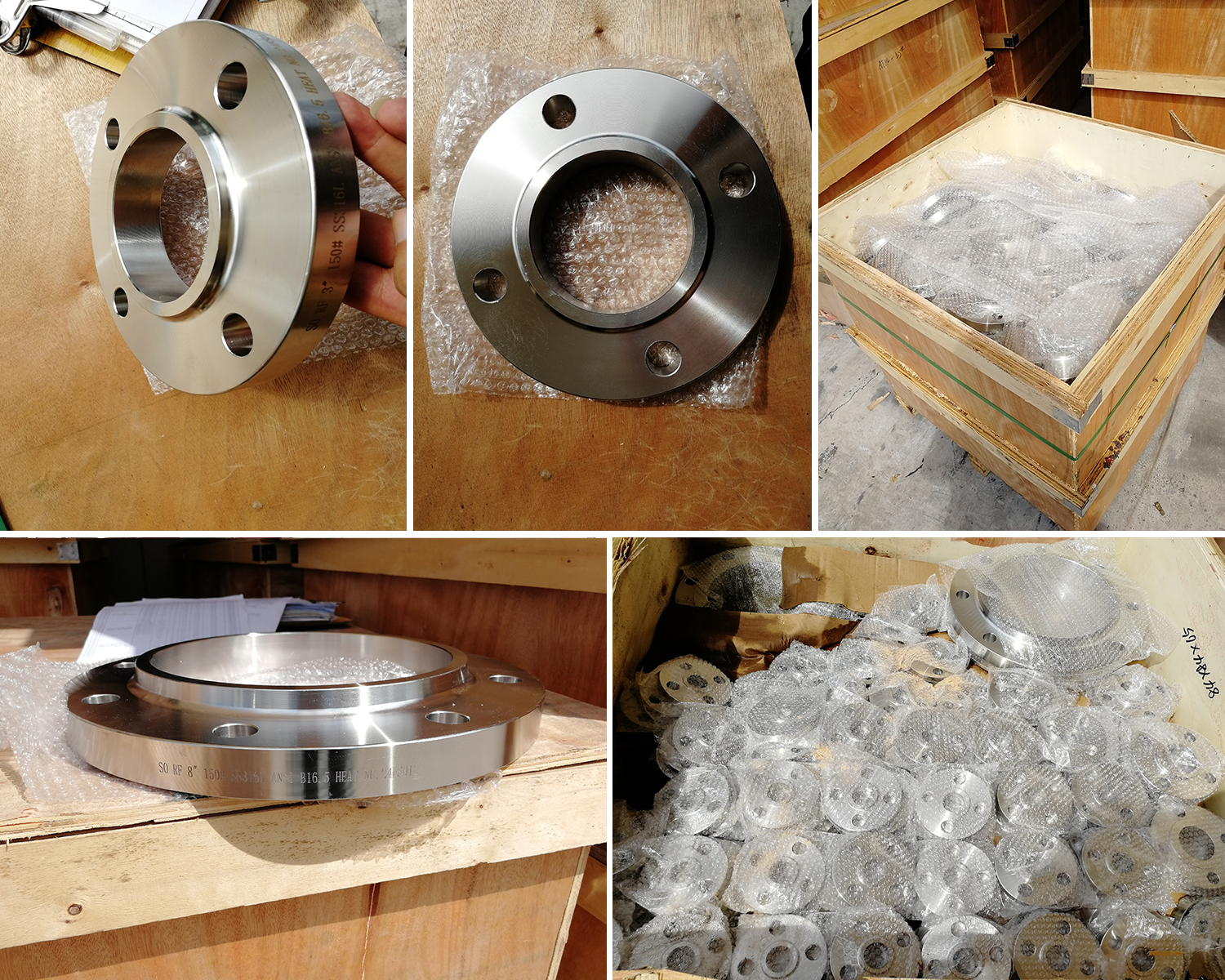

Le glissement sur les brides, également appelé ainsi brides, est un type populaire de bride de tuyau conçu pour accepter le tuyau dans l’alésage/centre de la bride pour le soudage autour du diamètre extérieur (OD) du tuyau et sur le côté intérieur de la connexion.
| La norme | ANSI, MSS, AWWA, DIN, UNI, JIS, BS, SABS, EN1092, GOST, nous pouvons également produire selon les dessins des clients. |
| Taille taille | 15mm to 2,000mm. |
| Gamme de Grade | 150, 300, 400, 600, 900, 1500, 2500 (# or LB). PN 2.5 to PN 250. |
| Revêtement de bride | RF, FF, RTJ. Etc. |
| matériel | Acier au carbone, acier inoxydable et acier allié. |
| Le processus | Forgé ou coulé. |
| La peinture | Peinture jaune, peinture noire, huile antirouille ou enduite de zinc. |
| emballage | Cas de contreplaqué digne de la mer ou palette avec le film de polyéthylène ou comme demande des clients. |
Glisser sur des brides, également appelées ainsi brides, sont un populaire type de bride de tuyau Conçu pour accepter le tuyau dans l’alésage/centre de la bride pour le soudage à la fois sur le diamètre extérieur (OD) du tuyau et sur le côté intérieur de l’assemblage.
Le diamètre intérieur d’une bride à glissière est légèrement plus grand que le diamètre extérieur de la conduite, ce qui permet à la conduite de glisser facilement en position. Après l’alignement, des soudures d’angle sont appliquées des deux côtés pour sécuriser l’assemblage. Cette méthode d’installation simple réduit le temps de fabrication et le coût d’installation global, faisant des brides glissantes un choix populaire pour les projets à grande échelle.
Nos brides à glissière sont fabriquées conformément aux normes internationales pour assurer la compatibilité avec les systèmes de tuyauterie mondiaux:
ANSI/ASME B16.5 (NPS 1/2 "- 24")
ANSI/ASME B16.47 (brides de grand diamètre)
AWWA C207 (brides d’aqueduc)
EN 1092-1 / ISO 7005 (normes européennes)
Les tailles disponibles varient généralement de DN15 (1/2 ") à DN600 et plus, selon la norme applicable et les exigences du projet.
Classes de pression: classe 150, 300, 400, 600, 900, 1500, 2500 ou PN6 - PN420
Types de revêtement:
Visage soulevé (RF): le type de revêtement le plus commun pour des applications industrielles générales.
Face plate (FF): généralement utilisé avec des brides d’accouplement à Face plate telles que les systèmes de fonte.
Joint de Type anneau (RTJ): conçu pour les applications à haute pression et à haute température nécessitant une étanchéité supérieure.
Les brides à glissière sont disponibles dans une variété de matériaux pour répondre à différentes conditions de service:
Acier au carbone: rentable et largement utilisé pour la tuyauterie industrielle et municipale générale.
Acier inoxydable (304/316): excellente résistance à la corrosion pour les applications chimiques, alimentaires et marines.
Acier allié: convient aux systèmes à haute température et à haute pression.
Structure Simple avec un coût de fabrication inférieur.
Alignement et installation faciles sur site.
Préparation de soudage réduite par rapport aux brides de col de soudure.
Large compatibilité avec plusieurs normes internationales.
Approprié à un large éventail d’applications industrielles et de canalisation d’eau.
Réseaux municipaux d’approvisionnement en eau et de drainage
Tuyauterie de procédés industriels
Stations de traitement de l’eau et stations de pompage
Systèmes HVAC
Gazoducs et pipelines utilitaires à moyenne pression
Midas est un fabricant leader de brides glissantes en Chine, offrant des brides glissantes qui répondent à diverses normes, y compris ANSI, MSS, AWWA, DIN, UNI, JIS, BS, SABS, EN1092, et GOST, ainsi que des conceptions personnalisées basées sur les spécifications du client. Nos brides glissantes sont disponibles dans des tailles allant de 15mm à 2000mm et peuvent comporter des parements de bride tels que RF, FF et RTJ. Nous fournissons des brides dans des matériaux tels que l’acier au carbone, l’acier inoxydable et l’acier allié, avec des processus de fabrication comprenant le forgeage ou la coulée. Pour la protection et la durabilité, nous offrons des options de peinture telles que le jaune, le noir, l’huile antirouille, ou le revêtement de zinc, et emballons nos produits dans des caisses de contreplaqué ou des palettes marines avec un film de polyéthylène, adapté aux besoins des clients.
Les brides à glissière existent en deux types principaux: la bride de plaque de soudage à glissière et la bride de tuyau en acier à moyeux à souder à glissière. Ces brides offrent des propriétés mécaniques qui se situent entre celles des brides intégrales et des brides bouclantes, avec une conception simple et la facilité de traitement. Par conséquent, des brides glissantes sont couramment utilisées dans divers systèmes de conduites de fluides.
Les brides glissantes existent en plusieurs types en fonction de la conception de la face de bride, y compris la face relevée (RF), l’articulation de type anneau (RTJ) et la face plate (FF).
La bride de la face relevée présente une petite saillie sur la face inférieure. Cette face surélevée sert de zone désignée pour le placement des joints pendant l’installation, améliorant ainsi les performances d’étanchéité globales.
La bride à glissière RTJ comporte une rainure usinée sur la face surélevée, conçue pour accueillir une bague de joint pour une étanchéité efficace. Cette conception RTJ est spécifiquement destinée aux applications haute pression, offrant une solution d’étanchéité plus robuste par rapport au type RF. La rainure permet un placement sûr du joint, améliorant la capacité de la bride à résister à des pressions élevées.
Glissez sur la bride employez la soudure de glissement pour relier l’équipement, donc l’un ou l’autre ci-dessous du nom décrit la même bride:
Glissement sur bride de soudure
Glissement sur bride soudure
Glissement de soudure sur bride
Slip sur bride soudure
Ainsi bride
La bride glissante FF (Flat Face) a une surface d’étanchéité plate et non surélevée, qui entre directement en contact avec le joint. Ce type est souvent utilisé dans les applications à basse pression et est préféré lorsqu’un joint plus uniforme est nécessaire sur la face de la bride.
Coûts d’installation réduits: les brides glissantes nécessitent généralement moins de matériaux et moins d’étapes de fabrication par rapport aux autres types de brides, telles que les brides de col de soudure. Cette simplicité permet de réduire les coûts de production et d’installation. L’absence d’un biseautage de soudure signifie également que moins d’étapes de préparation sont nécessaires, ce qui réduit encore les dépenses globales.
Alignement plus facile lors de l’installation: les brides glissantes sont conçues pour glisser sur le tuyau, ce qui permet un alignement simple avec d’autres composants. Cette facilité d’alignement simplifie le processus d’installation, réduisant le temps et les efforts nécessaires pour s’assurer que toutes les pièces s’emboîtent correctement.
Amélioration de l’étanchéité: bien que les brides glissantes ne soient pas intrinsèquement étanches, leur conception facilite une meilleure étanchéité lorsqu’elles sont utilisées avec des joints appropriés. La possibilité de souder à l’intérieur et à l’extérieur de la bride permet de sécuriser l’assemblage, réduisant ainsi le risque de fuites par rapport aux brides qui ne permettent que le soudage externe.
Soudage intérieur et extérieur sur bride: les brides glissantes supportent le soudage à l’intérieur de l’alésage de bride et sur la surface extérieure. Cette double soudure fournit une résistance supplémentaire et améliore l’étanchéité, rendant l’assemblage plus robuste et fiable, en particulier dans les applications où l’intégrité des joints est cruciale.
Coupe plus rapide et précise pour les Pipelines: la conception des brides glissantes simplifie le processus de coupe pour les Pipelines. Puisque la bride glisse sur le tuyau, il est plus facile de réaliser des coupes et des alignements précis, ce qui permet d’économiser du temps lors des étapes de préparation et d’installation.
Compatibilité avec le moyeu inférieur: les brides glissantes sont conçues pour accueillir les tuyaux qui glissent sur elles, ce qui signifie qu’elles sont compatibles avec les brides ayant un moyeu inférieur. Cette caractéristique est bénéfique dans les installations où l’espace est limité ou où une conception de moyeu plus faible est nécessaire pour des contraintes d’ingénierie ou de conception spécifiques.
Pour installer une bride à glissière, faites la glisser sur l’extrémité du tuyau, alignez-la avec la bride ou le composant correspondant, puis soudez-la à l’intérieur et à l’extérieur de la bride. Un alignement et une soudure appropriés garantissent une connexion sûre et étanche.
Une bride glissante glisse au-dessus du tuyau et est soudée à l’extérieur et à l’intérieur, ce qui rend son installation plus facile et moins coûteuse. En revanche, une bride de col de soudure a un col conique qui est soudé directement au tuyau, offrant une connexion plus forte et plus durable, en particulier pour les applications à haute pression et à haute température.
Les brides glissantes sont généralement utilisées dans des applications de pression inférieure à modérée. Pour les environnements à haute pression, d’autres types de bride tels que les brides de col de soudure ou les brides RTJ sont généralement recommandés en raison de leur résistance supérieure et de leurs capacités d’étanchéité.
Pour obtenir une étanchéité, il est essentiel d’utiliser des joints appropriés et de s’assurer que la bride est soudée correctement à l’intérieur et à l’extérieur. Une inspection et un entretien réguliers peuvent également aider à maintenir l’intégrité du joint.
Oui, des brides glissantes peuvent être fabriquées selon des tailles et des spécifications personnalisées en fonction des besoins des clients. Les fabricants peuvent produire des brides en différentes dimensions, matériaux et types de faces pour répondre aux besoins spécifiques du projet.
Les brides glissantes sont couramment utilisées dans les systèmes d’aqueduc et d’égout, les pipelines industriels en général et les applications de basse à modérée pression. Leur facilité d’installation et leur rentabilité en font un choix populaire pour de nombreux systèmes de tuyauterie.
Les brides glissantes sont couramment utilisées dans les systèmes de classe 150 à classe 600, mais des classes de pression plus élevées sont disponibles en fonction du matériau et de la conformité aux normes.
Les brides à Face élevée (RF) offrent une étanchéité améliorée en concentrant la pression du joint, tandis que les brides à Face plate (FF) sont conçues pour s’accoupler aux composants à Face plate afin d’éviter les dommages.
Les brides glissantes peuvent être utilisées dans des applications à haute température lorsque des matériaux et des pressions appropriés sont sélectionnés. Pour des conditions extrêmes, des brides de col de soudure sont souvent recommandées.
