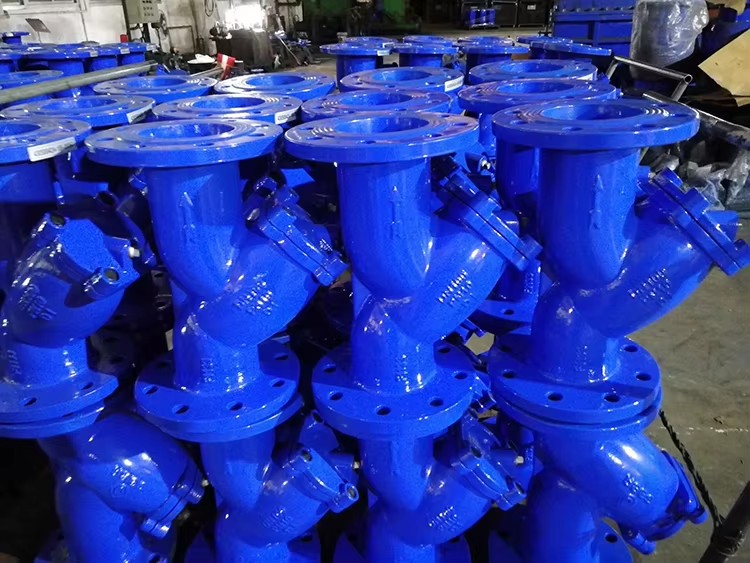

Y filtre

Le filtre en forme de « Y » est un dispositif auxiliaire pour conduites qui intercepte les impuretés du fluide à travers un tamis filtrant interne. Il tire son nom de la forme en « Y » de sa carcasse. Il protège efficacement des équipements de précision ultérieurs, tels que les vannes, les pompes et les instruments, contre l'usure ou l'obstruction causées par des particules impures, et est largement utilisé dans divers systèmes de fluides comme l'eau, la vapeur, le pétrole et le gaz.

I. Fonction principale : Pourquoi les filtres de type Y doivent-ils être installés ?

Protéger les équipements en aval

Le milieu dans les conduites contient souvent des impuretés telles que de la rouille, du sable et du gravier, de la scories de soudage et des fibres. Si celles-ci pénètrent directement dans les vannes, les pompes ou les débitmètres, elles peuvent provoquer une usure de la surface d'étanchéité, un blocage du corps de la vanne, endommager l'impulseur ou entraîner des erreurs de mesure. Le filtre à mailles du tamis Y peut intercepter ces impuretés, prolongeant ainsi considérablement la durée de vie des équipements en aval et réduisant les coûts de maintenance.

Par exemple, dans le système de circulation d'eau du climatiseur, le filtre Y empêche l'obstruction de la vanne d'expansion électronique par les scories de soudage générées lors de la soudure des tuyaux. À l'entrée de la pompe à huile, il évite que les impuretés en particules ne usent l'impeller de la pompe.

Assurer le fonctionnement stable du système

L'accumulation d'impuretés peut entraîner une augmentation de la résistance locale du pipeline, une diminution du débit, voire provoquer un blocage du système et son arrêt. Le filtre en forme de Y permet de maintenir un flux régulier en nettoyant régulièrement le tamis, garantissant ainsi une pression stable dans le système et le respect des normes de débit. Il convient particulièrement aux situations exigeant une grande propreté du fluide.

Facile à installer et peu coûteux

Par rapport à d'autres dispositifs de filtration, les filtres Y se distinguent par leur structure compacte et leur légèreté, permettant une connexion directe en série dans les conduites sans occuper beaucoup d'espace supplémentaire. De plus, leur coût de fabrication est faible et ils sont faciles à entretenir, ce qui en fait une solution de filtration des impuretés extrêmement rentable.

II. Caractéristiques structurelles : Comment obtenir une filtration efficace ?

La structure principale d'un filtre Y se compose de trois éléments : le boîtier, la grille filtrante et le trou de drainage. Les détails de conception déterminent l'efficacité de filtration et la facilité d'utilisation.

Conception de coquille

La structure en forme de « Y » permet au fluide de circuler naturellement à travers le filtre. Les impuretés sont interceptées par le filtre en raison de l'inertie, tandis que le fluide pur s'écoule par la sortie. Le matériau de la coque peut être choisi en fonction des caractéristiques du fluide :

Fonte ductile : Adaptée aux milieux neutres tels que l'eau et la vapeur, à faible coût et grande résistance ;

Acier inoxydable : résistant à la corrosion par les acides et les alcalis, adapté aux milieux corrosifs ou aux fluides purs dans les industries chimique, alimentaire, pharmaceutique et autres ;

Alliage de cuivre : adapté aux systèmes à faible pression et de petit diamètre, tels que l'eau potable et l'eau de climatisation, avec une bonne résistance à la rouille.

Paramètres du filtre à écrans

Le filtre est le cœur de la filtration, et ses spécifications doivent être choisies en fonction de la taille des particules d'impuretés.

Taille du maillet : les tailles couramment disponibles sont 10 mesh, 40 mesh et 100 mesh. Elle peut être choisie en fonction de la tolérance de précision des équipements en aval.

Matériau du filtre : principalement en acier inoxydable, offrant une excellente résistance à la corrosion et une grande résistance mécanique, pouvant être nettoyé et réutilisé à plusieurs reprises. Des filtres en nylon sont également utilisés dans certains cas de basse pression, plus économiques mais moins résistants à la chaleur.

Conception de rejet et d'épuration des eaux usées

La plupart des filtres Y sont équipés d'un orifice de drainage au fond et d'une vanne de vidange. Le filtre peut être rincé en ouvrant la vanne de vidange sans démontage. Ils conviennent aux situations où les impuretés sont nombreuses et où le nettoyage fréquent est nécessaire.

Les modèles à petit diamètre utilisent souvent des couvercles finaux amovibles. Lors du nettoyage, les vannes en amont et en aval doivent être fermées, et le couvercle peut être retiré pour extraire le filtre afin de le nettoyer ou de le remplacer. L'opération est simple et convient aux systèmes contenant peu d'impuretés.

III. Scénarios applicables : Quels systèmes doivent être installés ?

La portée d'application des filtres Y couvre presque tous les systèmes de canalisations industriels et civils, et ils sont particulièrement indispensables dans les situations suivantes :

Protection avant les pompes, les vannes et les instruments

Entrée de la pompe centrifuge et de la pompe à piston : empêcher les impuretés d'entrer dans le corps de la pompe afin d'éviter l'usure de l'arbre ou l'obstruction du joint de l'arbre ;

Avant la vanne de contrôle et la vanne électro-émissive : Évitez que des impuretés s'accumulent dans le cœur de la vanne afin d'assurer un fonctionnement précis.

Avant le débitmètre et l'hydromètre : Évitez que les particules rayassent le capteur afin de garantir la précision des mesures.

Système de milieu spécifique

Système de traitement de l'eau : eau du robinet, eau de puits, conduites d'eau de refroidissement, interception des sédiments, de la rouille, etc.

Système à vapeur : Éliminer les dépôts d'oxyde et les scories de soudure sur les canalisations, protéger les vannes à vapeur et les échangeurs de chaleur ;

Produits pétroliers/systèmes chimiques : Filtrer les impuretés mécaniques dans le pétrole brut et l'huile de lubrification, ou les particules solides dans les milieux corrosifs ;

Dans les industries alimentaire et pharmaceutique, le filtre Y de qualité sanitaire peut intercepter des substances étrangères présentes dans les matières premières, conformément aux normes GMP.

Emplacement d'installation suggéré

Il est généralement installé à l'entrée du pipeline, en amont de l'équipement ou avant la vanne, et doit être placé à proximité de l'équipement à protéger afin de réduire la distance de passage du fluide non filtré. Par ailleurs, une position pratique pour le démontage et le nettoyage doit être choisie, et des vannes à clapet doivent être installées avant et après le filtre afin de faciliter le démontage séparé et la maintenance.

Bien que le filtre Y ait une structure simple, il constitue la « première ligne de défense » du système de pipeline. Grâce à un choix et un entretien appropriés, il peut efficacement intercepter les impuretés et garantir le fonctionnement sécurisé des équipements. Il s'agit d'un dispositif auxiliaire essentiel dans divers systèmes fluides.

Foire aux questions

1.  Comment va votre prix?

A: bien que nous ayons des produits de marque, nos prix sont très favorables et concurrentiels. En raison de notre meilleur prix, les clients de partout dans le monde viennent acheter nos produits.

2.  Quelle est la durée de votre garantie?

A: notre garantie est de 12 mois.

3.  Est-ce que je peux obtenir des aperçus gratuits?

A: oui, nous pouvons te fournir les aperçus gratuits, mais vous devez supporter leurs propres frais de livraison.

4.  Puis-je demander un changement de forme d’emballage et de transport?

A: oui, nous pouvons changer la forme de l’emballage et du transport selon votre demande, mais vous devez supporter leurs propres frais engagés pendant cette période et les spreads.

5.  Puis-je demander de faire avancer l’expédition?

A: il devrait être dépend de s’il y A suffisamment d’inventaire dans notre entrepôt.

6.  Pourriez-vous particulièrement concevoir et produire pour des clients?

A: bien sûr, nous avons toutes sortes d’ingénieurs professionnels. Nous pouvons concevoir et fabriquer des produits spéciaux selon la demande des clients. Comme: taille spéciale, contrôle spécial, OEM, etc.

7.  Quel est le marché principal de MIDAS?

A: notre marché principal est africain, pays du moyen-orient, sud-américain, asiatique.

8.  Quel est votre paiement?

1) 100% T/T

2) 30% à l’avance, d’autres avant expédition.

3) L/C
