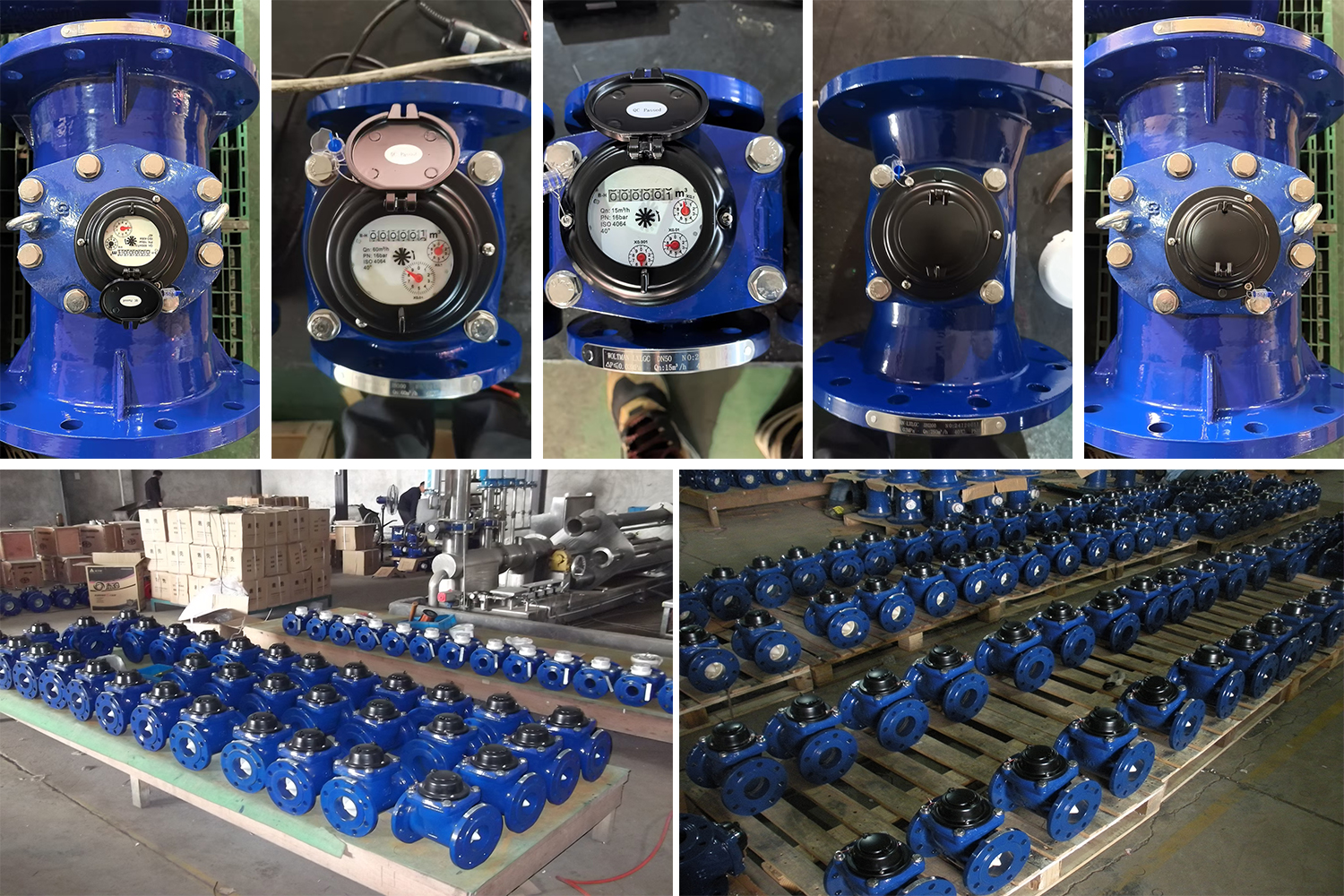

Le compteur d'eau Woltman à double bride LXLC est un appareil doté d'une connexion à double bride, d'une structure amovible, d'une capacité accrue, d'une perte de pression réduite et d'une longue durée de vie. Sa structure amovible permet de ne pas démonter le compteur du tuyau ; le mécanisme peut être retiré pour des réparations ou un remplacement. Grâce à sa transmission magnétique, la lecture est plus claire. Il convient aussi bien à l'eau froide qu'à l'eau chaude. Un mode de sortie par impulsion est également disponible.
Le compteur d'eau à flanc Woltman (également appelé compteur hélicoïdal ou turbine) est un appareil de mesure de vitesse conçu pour mesurer de grands volumes d'eau dans les applications industrielles, municipales et d'irrigation. Contrairement aux compteurs traditionnels à ailettes rotatives, le modèle Woltman utilise un rotor hélicoïdal placé axialement dans le flux d'eau. Cette conception réduit au minimum les pertes de pression et garantit une grande précision, même à des débits élevés et continus.
Les compteurs MIDAS Woltman sont disponibles en tailles allant de DN50 à DN500, avec un corps en fonte robuste recouvert d'époxy et un élément de mesure amovible permettant un entretien facile sans démonter le compteur du pipeline. Obtenir un devis
Fabriqué en matériaux résistants à la corrosion.
Protection IP68 pour la tête.
La tête peut pivoter de 360 ° pour une lecture facile.
Unité de mesure interchangeable.
Faible chute de pression.
Protégé contre les perturbations causées par les champs magnétiques.
Option : émetteur d'impulsions à contact sec.
Corps : moulage ductile avec revêtement époxy.
Autres matériaux sur demande (acier inoxydable, fonte grise).
Conditions de fonctionnement :
a) Température de l'eau : 0,1 °C à 40 °C (eau froide), 1 °C à 90 °C (eau chaude)
b) Pression de l'eau : ≤ 1,0 MPa
Erreur maximale autorisée :
a) Dans la zone inférieure, de qmin inclus à qt exclus, est de ±5 % ;
b) Dans la zone supérieure, de qt inclus à qs inclus, est de ±2 % (eau froide), ±3 % (eau chaude).
Norme : ISO4064 Classe A/B
Matériaux disponibles : fonte grise, fonte ductile, acier inoxydable.
| 1 | Nom du produit : | Compteur d'eau froide à extrémité flanquée Woltman |
| 2 | Condition de fonctionnement : | PN: 1.0/1.6 Mpa (10/16bar) |
| 3 | La température de l'eau : | eau froide jusqu'à 50 °C et eau chaude jusqu'à 90 °C |
| 4 | Norme : | ISO 4064 Class B |
| 5 | Matériau : | Brass, fer, plastique |
| 6 | Taille : | DN40 – DN600 |
| 7 | Type: | sec |
| 8 | Application : | Pour totaliser le volume total d'eau traversant le pipeline |
| 9 | Certificat : | ISO, SGS et inspections tierces |
| 10 | Nom de marque : | MIDAS |
| 11 | Détails de livraison : | dans les 20 à 30 jours suivant la réception du solde restant de 70 % |
| 12 | Emballage : | Carton, palet et selon les exigences du client. |
1) Compteur d'eau de type sec
2) Affichage par roue à mots
3) Facile à lire, faible perte de pression, entretien simple
4) Large plage de débit (haute valeur R) : Excellente précision sur une large gamme de débit, assurant une mesure précise allant de la détection des fuites les plus légères jusqu'à la demande maximale.
5) Élément de mesure amovible : Le mécanisme interne peut être retiré pour maintenance ou étalonnage, tandis que le corps reste installé dans le pipeline, réduisant ainsi considérablement les temps d'arrêt et les coûts d'entretien.
6) Faible perte de pression : La conception optimisée du rotor hélicoïdal minimise la perte de charge, permettant d'économiser sur les coûts énergétiques dans les stations de pompage.
7) Construction robuste : Fabriqué en fonte ductile de haute qualité, avec revêtement époxy interne et externe pour une excellente résistance à la corrosion.
8) Options de sortie variées : Équipé d'un registre hermétiquement scellé ; options disponibles pour sortie pulsée par interrupteur à lamelles, capteurs à effet Hall ou communication numérique (RS485/M-Bus) pour les systèmes AMR/AMI.
Pour totaliser le volume total d'eau circulant dans le pipeline. Ce système convient aux compagnies d'eau, aux entreprises immobilières, aux services de gestion appropriés et à certains organismes de gestion de l'eau. Comparé aux méthodes traditionnelles de lecture des compteurs, il met l'accent sur la résolution des difficultés liées à l'achat tout en assurant une collecte automatique des statistiques et une analyse automatisée. Les programmes d'application spécifiques peuvent être adaptés avec flexibilité selon les différents environnements et besoins.
Établissements municipaux d'approvisionnement en eau : mesure principale du débit d'entrée et de sortie dans les stations de traitement de l'eau.
Usines industrielles : surveillance de l'eau de refroidissement, de l'eau de procédé et de l'eau d'alimentation des chaudières.
Agriculture et irrigation : mesure de grands volumes d'eau dans les canaux d'irrigation.
Systèmes de protection incendie : versions certifiées UL/FM disponibles pour la surveillance des lignes de feu.
Bâtiments commerciaux : comptage en vrac pour les systèmes CVC et les conduites principales d'alimentation.
Qualité certifiée : Conforme aux normes ISO 4064, OIML R49 et MID.
Solutions sur mesure : Nous proposons une fabrication OEM adaptée à votre marque et à vos besoins spécifiques en matière d'étalonnage.
Prêt à l'emploi intelligent : Intégration fluide avec nos systèmes de suivi des données et de lecture à distance.
Fiabilité sur le long terme : Conçu pour une durée de vie supérieure à 10 ans dans des conditions difficiles.
Choisissez la bonne taille pour votre projet. Téléchargez notre fiche technique complète ou demandez un devis pour votre prochain projet de distribution d'eau en grande quantité.
Dimensions du produit
Spécifications techniques principales :
| Type | Taille | Class | Q4 Surcharge | Q3 Permanent | Q2 Transitoire | Q1 Minimum | Lecture minimale | Lecture maximale |
| m³/h | M³/h | m³ | ||||||
| LXLC-50 | 50 | B | 31.25 | 25 | 2 | 0.5 | 0.0005 | 999,999 |
| LXLC-65 | 65 | B | 50 | 40 | 3.2 | 0.8 | 0.0005 | 999,999 |
| LXLC-80 | 80 | B | 78.75 | 63 | 5.04 | 1.26 | 0.002 | 999,999 |
| LXLC-100 | 100 | B | 125 | 100 | 8 | 2 | 0.002 | 999,999 |
| LXLC-125 | 125 | B | 200 | 160 | 12.8 | 3.2 | 0.002 | 999,999 |
| LXLC-150 | 150 | B | 312.5 | 250 | 20 | 5 | 0.002 | 999,999 |
| LXLC-200 | 200 | B | 500 | 400 | 32 | 8 | 0.002 | 999,999 |
| LXLC-250 | 250 | B | 787.5 | 630 | 50.4 | 12.6 | 0.02 | 999,999 |
| LXLC-300 | 300 | B | 1250 | 1000 | 80 | 20 | 0.02 | 999,999 |
Dimensions :
| Type | Taille | L Longueur | H Largeur | Flasque de raccordement | ||||
| φD1Diamètre extérieur | φD2Diamètre du cercle de boulon | Boulons de connexion(n-M) | ||||||
| mm | ||||||||
| LXLC-50 | 50 | 200 | 261 | 165 | 125 | 4-M16 | ||
| LXLC-65 | 65 | 200 | 271 | 185 | 145 | 4-M16 | ||
| LXLC-80 | 80 | 225 | 279 | 200 | 160 | 8-M16 | ||
| LXLC-100 | 100 | 250 | 289 | 220 | 180 | 8-M16 | ||
| LXLC-125 | 125 | 250 | 299 | 250 | 210 | 8-M16 | ||
| LXLC-150 | 150 | 300 | 319 | 285 | 240 | 8-M20 | ||
| LXLC-200 | 200 | 350 | 346 | 340 | 295 | 8-M20(1.0MPa) | ||
| LXLC-200 | 200 | 350 | 346 | 340 | 295 | 12-M20(1.6MPa) | ||
| LXLC-250 | 250 | 400 | 434 | 395 | 350 | 12-M20(1.0MPa) | ||
| LXLC-250 | 250 | 450 | 434 | 405 | 355 | 12-M24(1.6MPa) | ||
| LXLC-300 | 300 | 450 | 459 | 445 | 400 | 12-M20(1.0MPa) | ||
| LXLC-300 | 300 | 500 | 459 | 460 | 410 | 12-M24(1.6MPa) | ||
