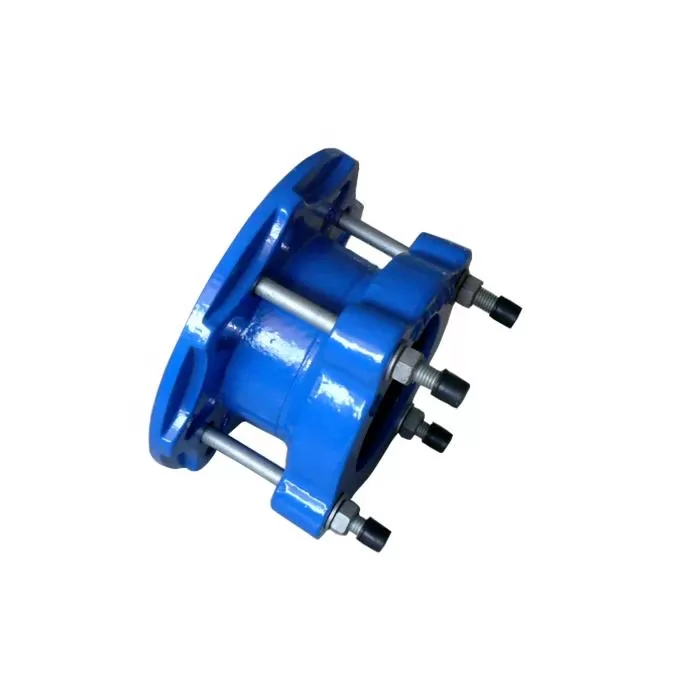

Raccords flexibles (pour tuyau DI seulement)

spécification

La norme: ISO2531,EN545

Pression: PN10/PN16/PN25

Matériau du corps: fer Ductile avec revêtement FBE (fusion bonded epoxy) ou peinture époxy; Les joints sont NBR ou EPDM;

Boulons et écrous: acier au carbone avec zinc galvanisé plaqué G4.8/G8.8, ou SS304/SS316

Paquet: cas en bois et couche de protection.

Application:

Adaptateur de bride Flexible est également adaptateur de bride dédié, adaptateur de bride droite. Il peut s’adapter aux tuyaux de fer ductile seulement.

Raccords flexibles (pour tuyau DI seulement)

Raccords flexibles (pour tuyau DI seulement)

Les raccords flexibles conçus spécifiquement pour les tuyaux en fer ductile (DI) jouent un rôle essentiel dans les systèmes de canalisation.

1.  Structure et Design

Ces accouplements sont conçus avec une combinaison de matériaux de haute qualité. Ils sont généralement constitués d’un manchon en caoutchouc qui offre de la flexibilité. Le caoutchouc est renforcé pour résister à la pression interne de la canalisation et aux contraintes mécaniques externes. De chaque côté, il y a des brides métalliques ou des colliers en matériaux compatibles avec les tuyaux DI. Ces pièces métalliques sont conçues pour accrocher fermement les tuyaux DI, assurant une connexion sécurisée.

2.  Fonction et avantages

Flexibilité: ils permettent des désalignements angulaires, axiaux et latéraux entre les tuyaux DI. Cette mesure est cruciale car elle permet de compenser le tassement mineur, la dilatation et la contraction thermiques et les vibrations dans le pipeline. Par exemple, dans un pipeline d’alimentation en eau à longue distance fait de tuyaux DI, les changements de température peuvent causer la dilatation et la contraction des tuyaux. Le raccord flexible peut s’adapter à ces changements de longueur sans endommager les tuyaux ou les joints.

Étanchéité: le manchon en caoutchouc crée une étanchéité efficace, empêchant les fuites de fluides transportés par les tuyaux DI. Qu’il s’agisse d’eau, de gaz ou d’autres substances, le joint étanche assure l’intégrité du réseau de canalisations.

Absorption des chocs: ils peuvent absorber les chocs et les vibrations qui peuvent se produire dans le pipeline, comme ceux causés par des changements soudains de l’écoulement du fluide ou des impacts mécaniques. Cela permet de prolonger la durée de vie des tuyaux DI et d’autres composants du système.

3.  Applications

Les accouplements flexibles pour les tuyaux DI sont largement utilisés dans diverses industries. Dans les systèmes municipaux d’approvisionnement en eau et de drainage, ils sont essentiels pour la connexion de différentes sections de canalisations DI dans les canalisations souterraines. Dans les milieux industriels, ils sont utilisés dans les processus qui impliquent le transport de fluides à travers des tuyaux DI, comme dans les usines chimiques ou les installations de production d’électricité où des connexions de tuyaux fiables et flexibles sont nécessaires.
