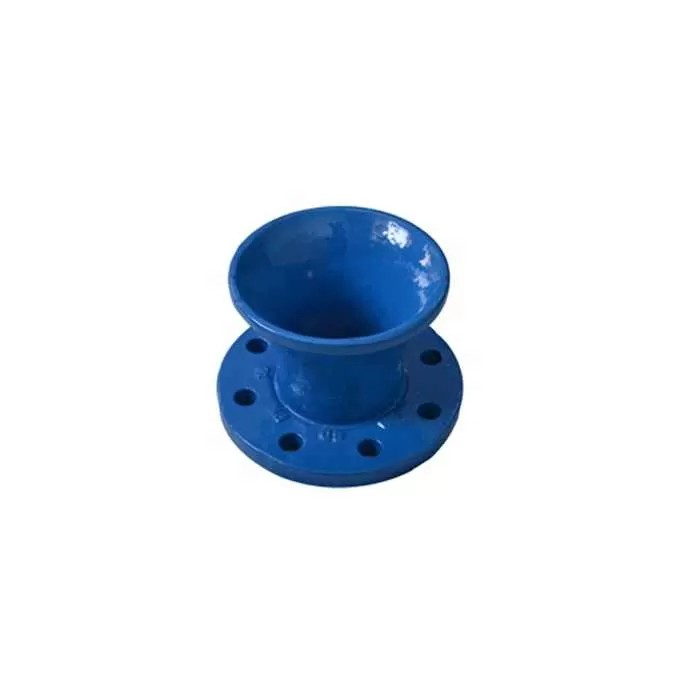

Le conseil des ministres Flange cloche bouche est un élément clé dans les systèmes de pipelines pour relier les pipelines et l’équipement pour permettre le transport moyen. Caractérisé par une conception évasée en forme de cloche à l’extrémité de la bride, il est largement utilisé dans les domaines industriels tels que l’ingénierie pétrochimique, la transmission de gaz naturel, le traitement de l’eau et l’énergie. La défaillance des joints peut facilement entraîner des accidents de sécurité et des pertes économiques; Par conséquent, la clarification de son principe d’étanchéité et la maîtrise des technologies de prévention et de contrôle sont cruciales pour un fonctionnement stable des pipelines.
L’étanchéité de l’embouchure de la cloche de la bride repose essentiellement sur un «étanchéité par pression de contact», qui empêche la pénétration du fluide de l’intérieur vers l’extérieur de la canalisation par le biais de la fixation étanche entre l’élément d’étanchéité et la surface d’étanchéité de la bride. Son processus d’étanchéité comprend trois éléments principaux: la structure de la surface d’étanchéité, les caractéristiques des éléments d’étanchéité et l’effet de la force de préserrage. Le principe spécifique peut être décomposé selon les trois aspects suivants:
La surface d’étanchéité de la Flange cloche bouche adopte habituellement un visage surélevé (RF), visage homme-femme (MFM), ou la langue et la rainure (TG) conception. Différentes surfaces d’étanchéité doivent être combinées avec les éléments d’étanchéité correspondants pour former une interface d’étanchéité initiale par le biais de la «correspondance surface-élément» :
· Face élevée (RF) + joint Flexible: approprié aux scénarios de moyenne et basse pression. Sous l’action de la force de préserrage, le joint flexible subit une déformation élastique pour remplir les rayures minuscules et les dépressions sur la surface d’étanchéité lisse, formant une couche de contact d’étanchéité continue et bloquant le chemin de pénétration moyen.
· Face homme-femme (MFM)/ languette et rainure (TG) + joint plaqué métal: idéal pour les applications à haute pression et à haute température, la conception MFM ou TG offre une «contrainte de position» sur l’élément d’étanchéité grâce à sa structure mécanique, qui empêche le déplacement du joint dans des conditions extrêmes. Le joint plaqué en métal, tel qu’un joint en graphite plaqué en acier inoxydable, utilise la rigidité du métal pour assurer un ajustement sûr sur la surface d’étanchéité. Pendant ce temps, le remplissage flexible interne, comme le graphite, aide à combler les petites lacunes, en obtenant une combinaison de «support rigide et d’étanchéité flexible».
La force de préserrage est la force motrice clé pour l’étanchéité. Il transmet la force externe à la surface d’étanchéité de la bride et à l’élément d’étanchéité par la connexion par boulon, avec le processus spécifique comme suit:
1. Préserrage des boulons: appliquer une force de préserrage sur les boulons de raccordement à bride à l’aide d’une clé dynamométrique ou d’un tendeur hydraulique, ce qui entraîne un allongement élastique des boulons et pousse les surfaces d’étanchéité de bride à s’approcher les unes des autres.
2. Déformation de l’élément d’étanchéité: la force d’extrusion de la surface d’étanchéité de la bride agit sur l’élément d’étanchéité, provoquant une déformation élastique ou élasto-plastique. La déformation élastique peut automatiquement restaurer l’état de montage lorsque la pression fluctue, tandis que la déformation élasto-plastique peut former un «contour d’étanchéité permanent» pour s’adapter aux micro-irrégularités de la surface d’étanchéité.
3. Formation de pression de Contact: lorsque l’élément d’étanchéité est déformé, il crée une «pression de Contact» dans la zone où il touche la surface d’étanchéité. Si cette pression de contact dépasse la pression interne du fluide dans le pipeline, le fluide ne peut pas s’échapper par l’interface d’étanchéité, empêchant ainsi efficacement les fuites. Cependant, si l’effort de serrage initial est insuffisant, la pression de contact sera inférieure à la pression moyenne. Dans ce cas, le fluide peut s’infiltrer à travers les fentes de la surface d’étanchéité, ce qui entraîne des fuites.
L’effet d’étanchéité est également lié aux propriétés physiques et chimiques du milieu transporté, et la sélection et l’appariement des éléments d’étanchéité sont nécessaires pour obtenir "anti-pénétration ":
· viscosité moyenne: les médias à haute viscosité ont une faible fluidité moléculaire et une faible capacité de pénétration, nécessitant une planéité inférieure de la surface d’étanchéité. Les milieux à faible viscosité ont des molécules très perméables, de sorte que des éléments d’étanchéité à haute densité doivent être utilisés pour réduire les voies de pénétration moléculaire.
· corrosivité moyenne: les médias corrosifs peuvent éroder la surface d’étanchéité et les éléments d’étanchéité. On devrait choisir des matériaux résistants à la corrosion pour éviter les lacunes dans l’interface d’étanchéité causées par la corrosion.
Le principe d’étanchéité de la Flange cloche bouche est centré sur «l’étanchéité sous pression de contact», s’appuyant sur la synergie de la surface d’étanchéité, de l’élément d’étanchéité et de la force de préserrage, tout en étant affecté par les caractéristiques du milieu et les conditions de fonctionnement. Un système de gestion en circuit fermé devrait être mis en place pour réduire efficacement le risque de fuite.
