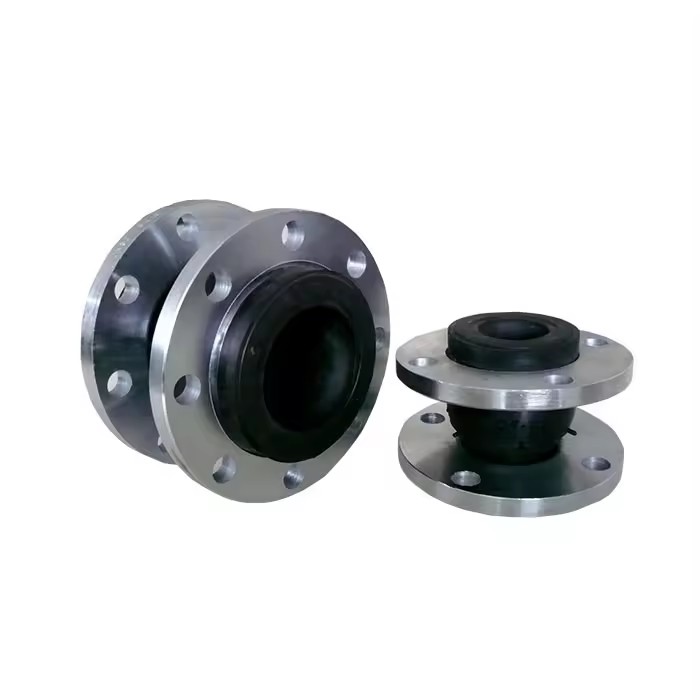

Joints de dilatation en caoutchouc: gardiens flexibles des systèmes de tuyauterie

Joints de dilatation en caoutchouc, également connus sous le nom de raccords flexibles en caoutchouc ou compensateurs en caoutchouc, sont des composants de connexion flexibles indispensables dans les systèmes de pipeline. Avec leur conception structurelle unique et leurs performances exceptionnelles, ils sont très utilisés dans les industries, la construction et d’autres domaines, résolvant efficacement des problèmes causés par des facteurs tels que la dilatation thermique et la contraction et la vibration des pipelines.

I. Composition structurelle

Les joints de dilatation en caoutchouc sont principalement composés de trois parties: le corps principal en caoutchouc, la couche de renfort et la bride ou le joint. Le corps principal en caoutchouc est fait de matériaux en caoutchouc de haute qualité tels que le caoutchouc naturel, le caoutchouc nitrile et le caoutchouc éthylène, propylène diène monomère (EPDM). Différents matériaux en caoutchouc correspondent à différentes conditions de travail applicables. La couche de renfort est composée d’un tissu de fibre à haute résistance ou d’un treillis métallique en acier, fournissant au joint de dilatation en caoutchouc une forte résistance à la compression et à la traction, assurant son fonctionnement stable dans des conditions à haute pression. Les brides ou les joints sont faits de matériaux métalliques tels que l’acier au carbone et l’acier inoxydable, et sont étroitement combinés avec le corps principal en caoutchouc par le processus de vulcanisation pour obtenir une connexion fiable avec le pipeline.

Ii. Les droits de l’homme Principe de fonctionnement

Les joints de dilatation en caoutchouc tirent parti de l’élasticité élevée, de l’étanchéité élevée à l’air, de la résistance moyenne et de la résistance aux intempéries des matériaux en caoutchouc, ainsi que de leurs propres caractéristiques structurelles, pour compenser efficacement la dilatation thermique et la contraction des systèmes de canalisation en raison des changements de température, ainsi que les vibrations et les déplacements causés par le fonctionnement de l’équipement. Lorsque la température du milieu à l’intérieur du pipeline augmente, le pipeline se divise et s’allonge en raison de la chaleur. Le joint de dilatation en caoutchouc absorbera l’allongement par sa propre déformation élastique pour éviter que le pipeline ne soit endommagé en raison d’un étirement excessif. Lorsque la conduite se contracte à cause du froid, elle peut également fournir une force de récupération élastique pour empêcher la concentration des contraintes causées par la contraction de la conduite. En outre, lorsque des équipements tels que des pompes à eau et des ventilateurs sont en fonctionnement, les joints de dilatation en caoutchouc peuvent efficacement isoler les vibrations de l’équipement, réduire la transmission des vibrations au pipeline, réduire le bruit, et protéger le pipeline et l’équipement connecté.

Iii. Les droits de l’homme Caractéristiques du produit

Élasticité élevée et forte capacité de compensation: le matériau en caoutchouc confère au joint de dilatation une excellente élasticité, qui peut compenser les déplacements axiaux, latéraux et angulaires de la conduite dans une certaine plage. La compensation axiale générale peut atteindre ±15 - ±50mm, la compensation de déplacement latéral ±10 - ±30mm, et la compensation de déplacement angulaire peut atteindre 15° - 30°, soulageant efficacement la contrainte causée par le déplacement dans le pipeline.

L’effet d’absorption des chocs et de réduction du bruit est remarquable: l’élasticité et la flexibilité du caoutchouc en font un matériau idéal d’isolation des vibrations, qui peut réduire considérablement le bruit causé par les vibrations de l’équipement et l’écoulement moyen dans le système de canalisation. Après les tests, on a constaté qu’après l’installation joints de dilatation en caoutchouc, le bruit du système de canalisation peut être réduit de 15 à 30 décibels, améliorant efficacement l’environnement de travail.

Forte résistance à la corrosion et résistance aux intempéries: en choisissant le matériau en caoutchouc approprié selon différents médias et conditions de travail, le joint de dilatation peut avoir une excellente résistance à l’acide, à l’alcali, à l’huile et au vieillissement.

Installation et entretien pratiques: les joints de dilatation en caoutchouc sont légers et flexibles. Lors de l’installation, aucun outil spécial ou processus complexes n’est nécessaire. Il suffit de les relier à la bride du tuyau par des boulons. En usage quotidien, aucun entretien fréquent n’est nécessaire. Il suffit de vérifier régulièrement la surface en caoutchouc pour détecter les fissures, le vieillissement et d’autres phénomènes. S’il y a des dommages, le remplacement est également relativement commode.

Iv. Champs d’application

Système d’alimentation en eau et de drainage de la construction: dans les conduites d’alimentation en eau et de drainage des immeubles de grande hauteur, il est utilisé pour compenser le déplacement causé par l’affaissement du plancher et les changements de température, et en même temps isoler les vibrations et le bruit des équipements tels que les pompes à eau et les unités de climatisation, assurant le fonctionnement stable du système d’alimentation en eau et de drainage.

Systèmes de tuyauterie industriels: dans des industries telles que le génie chimique, le pétrole, l’énergie et la métallurgie, ils sont utilisés pour transporter divers médias corrosifs, à haute température et à haute pression. Ils compensent le déplacement des pipelines causé par les changements de température et de pression et protègent la sécurité des pipelines et de l’équipement. Par exemple, dans la production chimique, pour les pipelines transportant des solutions acides et alcalines, l’utilisation de joints de dilatation en caoutchouc résistant à la corrosion peut efficacement prévenir les fuites moyennes et les dommages aux pipelines.

Tuyauterie de protection contre l’incendie: s’assurer que la tuyauterie de protection contre l’incendie peut fournir de l’eau normalement pendant un incendie, absorber le déplacement de la tuyauterie causé par les changements de température et les impacts du débit d’eau, empêcher la desserrage et les fuites de la tuyauterie et assurer le fonctionnement fiable du système de protection contre l’incendie.

Joints de dilatation en caoutchouc, avec leur représentation unique et applicabilité large, sont devenus une garantie importante pour le fonctionnement stable des systèmes de pipeline.
