Comprendre les réducteurs à double bride

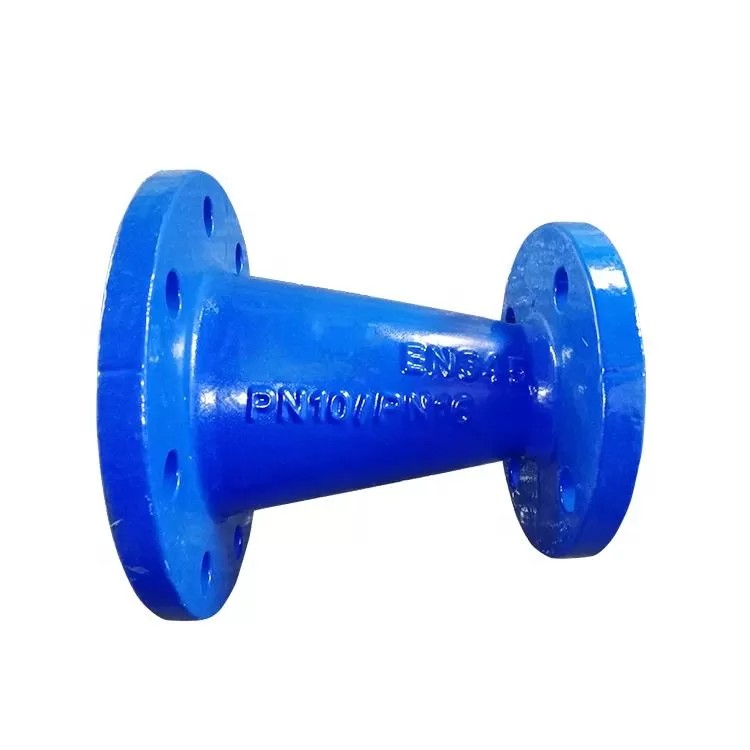

Qu’est-ce qu’un réducteur à double bride ?

Un réducteur à double bride est un composant de tuyauterie conçu pour raccorder deux conduites de diamètres différents au sein d’un même réseau. Il joue un rôle essentiel dans la gestion du débit et contribue au maintien du niveau de pression requis dans différents systèmes de tuyauterie.

Principales applications des réducteurs à double bride

• Réseaux d’alimentation et de distribution d’eau

• Réseaux de tuyauterie industrielle

• Systèmes de chauffage, de ventilation et de climatisation

• Installations de traitement chimique

Comment dimensionner correctement un réducteur à double bride

Étape 1 : déterminer le diamètre et la classe de tuyauterie

Identifiez les diamètres des conduites existantes ainsi que leur classe, leur épaisseur de paroi ou leur pression nominale. Ces informations sont indispensables pour sélectionner les dimensions de raccordement appropriées.

Étape 2 : mesurer le débit

Déterminez le débit souhaité en gallons par minute (GPM) ou en litres par seconde (L/s). Ce paramètre est important pour définir les dimensions nécessaires du réducteur.

Étape 3 : calculer la perte de charge

Évaluez les exigences de pression du système. Pour une estimation préliminaire de la perte de charge, la formule suivante peut être utilisée :

Perte de charge (psi) = Débit² / Dimension du réducteur

Vérifiez que la perte de charge obtenue reste dans les limites acceptables pour votre réseau de tuyauterie.

Étape 4 : choisir le matériau du réducteur

Le matériau du réducteur à double bride doit être compatible avec le fluide transporté. Les matériaux couramment utilisés comprennent :

• Acier inoxydable

• Acier au carbone

• Polypropylène

Étape 5 : vérifier les spécifications du fabricant

Consultez les spécifications techniques fournies par le fabricant du réducteur, tel que MIDAS, afin de vérifier la compatibilité du produit avec votre installation. Les catalogues produits ou le site de MIDAS peuvent fournir des informations détaillées sur les dimensions, les matériaux, les pressions de service et les types de raccordement.

Étape 6 : confirmer votre sélection

Comparez les dimensions calculées et les conditions de fonctionnement de votre système avec les modèles de réducteurs à double bride disponibles. Avant de passer commande, il est recommandé de confirmer les caractéristiques sélectionnées auprès du fournisseur.

Outils nécessaires pour dimensionner un réducteur

• Clés à tube

• Ruban à mesurer

• Débitmètre

• Manomètre

• Fiches techniques et plans

Erreurs courantes à éviter

Erreur 1 : négliger la pression nominale

Assurez-vous que la pression nominale du réducteur à double bride correspond aux exigences de votre système. L’utilisation d’un composant dont la pression nominale est insuffisante peut entraîner des fuites, des dommages matériels ou une défaillance grave de l’installation.

Erreur 2 : utiliser des dimensions incorrectes

Vérifiez soigneusement toutes les mesures avant de sélectionner le réducteur. Des diamètres incorrects peuvent provoquer des difficultés d’installation, des coûts supplémentaires et des retards dans la réalisation du projet.

Erreur 3 : choisir un matériau incompatible

Vérifiez toujours la compatibilité chimique du matériau du réducteur avec le fluide transporté. Un mauvais choix de matériau peut entraîner une corrosion prématurée, une déformation ou une défaillance du composant.

Conclusion

Le dimensionnement correct d’un réducteur à double bride est essentiel pour garantir la sécurité et l’efficacité d’un système de tuyauterie. En tenant compte du diamètre des conduites, du débit, de la perte de charge, du matériau et des spécifications techniques, il est possible d’assurer une installation fiable et un fonctionnement stable du réseau.

Pour obtenir des réducteurs à double bride de haute qualité, adaptés aux exigences de votre projet, consultez le site de MIDAS.
