Analyse du principe, des Types et des Applications techniques des brides aveugles

I. principes de base de la bride aveugle

1.  Principes de structure et d’étanchéité

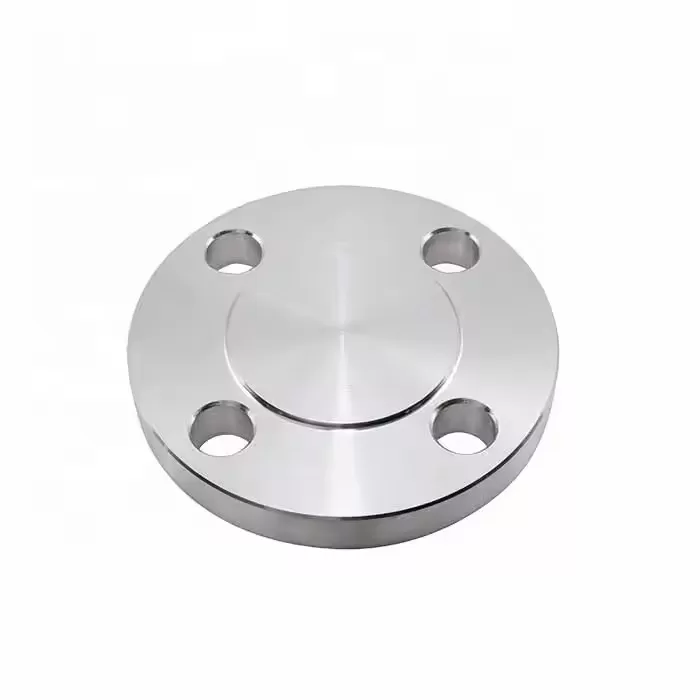

A Bride aveugle est un disque à bride sans trou central, essentiellement une plaque métallique circulaire avec des trous de boulon sur son bord. Il forme une extrémité fermée en se connectant à des brides assorties par l’intermédiaire de boulons. Sa fonction principale est de bloquer le flux de fluides dans les pipelines ou les équipements et de réaliser l’étanchéité sous pression grâce à la combinaison de la surface d’étanchéité et des joints.

· mécanisme d’étanchéité: la force de pré-serrage des boulons provoque la déformation élastique du joint, remplissant les micro-espaces sur la surface d’étanchéité de la bride pour empêcher les fuites de médias. Différentes conditions de travail exigent des types de surfaces d’étanchéité et des matériaux de joint appropriés.

2.   Classification par principes fonctionnels

· blocage Permanent: utilisé pour sceller de façon permanente les extrémités de pipeline ou les interfaces abandonnées, comme l’étanchéité finale d’un système de pipeline après l’achèvement.

· isolement temporaire: bloque temporairement une section de pipeline pendant l’entretien, les essais, ou l’opération segmentée pour faciliter l’entretien — par exemple, isoler les zones non d’essai pendant l’essai de pression de pipeline.

· isolement de sécurité: fournit l’isolement fiable dans les pipelines transportant des médias dangereux pour empêcher les fuites et les accidents connexes.

II. Les droits de l’homme Considérations relatives à la conception technique et à l’installation

· concordance de la pression et de la température: choisissez des brides aveugles des cotes correspondantes de pression et de température basées sur les paramètres de conception du pipeline pour éviter la défaillance d’étanchéité due à la surpression ou à des températures élevées.

· contrôle de précharge de boulon: serrez les boulons uniformément pour empêcher la déformation de bride ou les dommages de joint de l’effort inégal. Utilisez une clé à couple pour suivre les spécifications de couple standard.

· étiquetage et gestion: marquer les brides aveugles avec"Bride aveugle"et les dates d’installation, et maintenir un journal pour enregistrer leurs emplacements et les fins pour éviter les erreurs de fonctionnement.

· traitement anti-corrosif: appliquez les revêtements anti-corrosifs aux brides aveugles en métal dans des environnements extérieurs ou corrosifs pour prolonger leur durée de vie.

III. Les droits de l’homme Scénarios typiques d’application d’ingénierie

1.  Construction et entretien de réseaux de pipelines

· étanchéité d’extrémité: les brides aveugles ferment les extrémités du pipeline après l’installation pour empêcher l’entrée de débris ou la fuite de médias.

· isolement sectionnel: installé aux points de connexion dans les grands systèmes de canalisation pour isoler les sections d’entretien et éviter les arrêts du système complet.

· essai de pression: scelle les deux extrémités de la section d’essai pendant l’essai hydrostatique de pipeline pour assurer la pression stable et les conditions étanches.

2.  Industries chimiques et pétrolières

· isolement du réacteur: installé sur les interfaces de rechange des réacteurs chimiques pour empêcher les fuites de médias dangereux et faciliter les modifications futures.

· isolement de réservoir de stockage: sépare les réservoirs de stockage des pipelines pendant l’entretien pour assurer la sécurité.

· blocage d’urgence: rapidement installé pour arrêter l’écoulement de médias en cas de fuites de pipeline, empêchant l’escalade d’accident.

3.  Industries de l’énergie et de l’énergie

· entretien de Pipeline de chaudière: alliage à haute température bride aveugle sont utilisés pour les tuyaux de drainage temporaires ou les interfaces de rechange dans les chaudières de centrales électriques pour répondre aux besoins d’isolation pendant le démarrage et l’arrêt.

· Segmentation de Pipeline de vapeur: installé dans les conduites de vapeur de longue distance pour permettre l’entretien sectionnel d’isolation thermique et réduire la perte de chaleur.

4.  Traitement de l’eau et Protection de l’environnement

· blocage des canalisations d’égout: les brides aveugles en plastique offrent la résistance à la corrosion et le coût bas pour l’étanchéité temporaire dans les systèmes d’égout.

· dessalement d’eau de mer: les brides aveugles en acier inoxydable résistent à la corrosion de l’eau de mer, adaptée à l’isolation des pipelines dans les équipements côtiers de dessalement.

Conclusion Conclusion

En tant que composant essentiel dans les systèmes de pipelines industriels, les brides aveugles assurent le blocage des médias et l’isolation de sécurité grâce à la fiabilité de la fermeture structurelle et de l’étanchéité. Le choix du Type doit intégrer la pression, la température, les propriétés des médias et les exigences de maintenance, tandis que le respect strict des codes de conception et des normes de sécurité dans les applications d’ingénierie garantit la stabilité du système. Avec les progrès des matériaux et de la fabrication, les brides aveugles hautes performances joueront un rôle de plus en plus crucial dans les scénarios industriels complexes.
