Puissance: hydraulique
Matériel: Casting
Taille de Port: DN40~DN1200
Numéro de modèle: Valve-079
Opération: manuel, actionneur électrique
Dimensions fonctionnantes :DN50 DN800

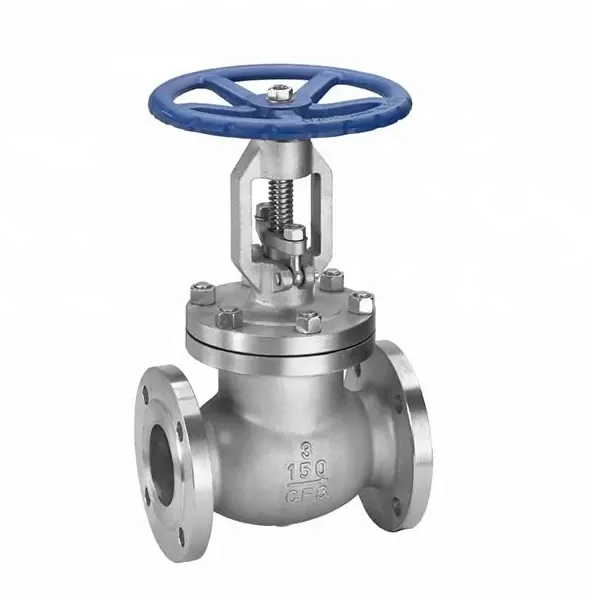

Une vanne à globe est une vanne à écoulement linéaire utilisée pour arrêter, démarrer et réguler le débit. Contrairement aux robinets à tournant sphérique, le milieu d’une vanne à globe ne coule pas directement dans une direction. Au lieu de cela, il pénètre dans le corps de la vanne, monte vers le haut et sort de l’extrémité opposée. La vanne se ferme par un disque qui est vissé dans le siège à l’aide d’un volant ou d’un actionneur. En tournant la poignée, le disque descend ou monte. Une fois complètement abaissée, l’alimentation en eau est coupée. Lorsqu’il est entièrement relevé, le débit atteint sa vitesse maximale.
L’application la plus courante pour les vannes à globe est les robinets standard, largement utilisés dans les systèmes de tuyauterie industriels.
- large gamme de matériaux de corps, y compris la fonte, la fonte ductile et l’acier inoxydable
- modèles de vanne à brides et filetées
Convient à diverses applications et médias en fonction du type de produit, sans entretien
Eau froide/chaude, vapeur, oxydes d’azote, gaz, air, pétrole, produits chimiques et divers acides
Contrairement aux vannes à clapet, les vannes à globe peuvent réguler le débit ou la pression ainsi que couper complètement le débit. Comparativement aux vannes à robinet ou à tournant sphérique, les vannes à robinet sphérique présentent une perte de pression significativement plus élevée aux positions complètement ouvertes. Cela se produit parce que le fluide change de direction quand il passe à travers la valve.
Une caractéristique clé des vannes à globe est que le siège est parallèle à la conduite d’écoulement. Cette fonction permet un serrage efficace tout en minimisant l’usure sur le disque et le siège.
1). Fusion collé revêtement de poudre époxy
2). Akzo Nobel poudre revêtements

| Non non | Nom et prénom | matériel |
| 1 | Corps de valve | GS-C25 1.7363 1.4308,1.4408,1.4306,1.4301 |
| 2 | disque | ASTM A182-Gr.F6a ASTM 182-F22 ASTM A182 F304,F316,F321,F304L,F316L |
| 3 | Bolzen | ASTM A182-Gr.F6a ASTM 182-F22 ASTM A182-F304,F316,F321,F304L,F316L |
| 4 | Sous-ensemble soufflet | 1Cr18Ni9Ti,304,316 |
| 5 | Tige de Valve | ASTM A182-Gr.F6a ASTM 182-F22 ASTM A182-F304,F316,F321,F304L,F316L |
| 6 | Pont de Valve | GS-C25 1.7363 1.4308,1.4408,1.4306,1.4301 |
| 7 | emballage | Graphite doux, PTFE |
| 8 | Glande d’emballage | GS-C25 1.7363 1.4308,1.4408,1.4306,1.4301 |
| 9 | Glande d’emballage | 25,45,304,316 |
| 10 | Écrou de tige | Alliage de cuivre C95200 |
| 11 | Roue de main | WCB/QT400-18 |
| 12 | Le haras | ASTM A193-B7,A193-B8,193-B8M |
| 13 | Écrou hexagonal | ASTM A194-2H,A194-8,194-8M |
| 14 | laveuse | Graphite doux + inoxydable,PTFE |

Une vanne d’arrêt est un type de vanne qui commande l’écoulement du milieu en déplaçant le disque le long de la ligne centrale du siège de la vanne. En raison de sa structure simple, bonne performance d’étanchéité et excellente performance de régulation, il est largement utilisé dans divers systèmes de pipelines industriels et civils.
Le disque et le siège de la vanne d’arrêt adoptent une structure d’étanchéité linéaire «face à face». Lorsqu’il est fermé, le disque adhère étroitement au siège, bloquant efficacement l’écoulement du fluide, et le taux de fuite est beaucoup plus faible que celui d’autres types de vannes, comme les vannes à clapet. Particulièrement dans des conditions de basse pression, même après une utilisation à long terme, l’usure sur la surface d’étanchéité est relativement faible, et elle peut maintenir un effet d’étanchéité stable, la rendant appropriée aux systèmes qui sont sensibles aux fuites.
La course de levage du disque de la vanne a une relation approximativement linéaire avec le débit. En contrôlant le degré d’ouverture du disque de la vanne, le débit du fluide peut être réglé avec précision. Par conséquent, il est souvent utilisé dans les scénarios qui nécessitent un contrôle du débit, comme la régulation de la température dans les systèmes de chauffage et le contrôle du rapport moyen dans les processus chimiques.
Différents matériaux de corps de vanne et de surfaces d’étanchéité peuvent être sélectionnés en fonction des caractéristiques du milieu.
Les corps de vanne en fonte ou en fonte ductile conviennent aux fluides neutres tels que l’eau et la vapeur.
Le corps de la vanne en acier moulé ou en acier inoxydable peut résister à des températures élevées, à des pressions élevées et à des milieux légèrement corrosifs.
Lorsque le disque et le siège adoptent l’étanchéité métal-métal, il peut être utilisé dans les systèmes à haute température et à haute pression. Lorsque des joints en caoutchouc ou en PTFE sont utilisés, ils conviennent aux milieux à basse température, corrosifs ou propres.
La structure typique d’une vanne d’arrêt se compose d’un corps de vanne, d’un couvercle de vanne, d’un disque de vanne, d’une tige de vanne, d’un volant à main ou d’un dispositif d’entraînement. Ses caractéristiques de conception de base déterminent ses performances de fonctionnement:
Conception du canal d’écoulement: lorsque le fluide entre sous le siège de la vanne, il doit faire un «virage à angle droit» avant de s’écouler, ce qui entraîne une résistance au débit relativement élevée. Cette caractéristique augmente également la force d’étanchéité lorsque la vanne est fermée. La pression moyenne pousse le disque de la vanne vers le siège de la vanne, ce qui améliore encore les performances d’étanchéité.
Les formes courantes de disques de valve comprennent les types flat top, piston et aiguille. Les disques de vanne à plateau conviennent pour les scénarios d’arrêt général. Les vannes à disque à aiguille sont souvent utilisées pour le contrôle précis de petits débits en raison de leur petite surface d’étanchéité et de leur grande précision de régulation.
Mode d’entraînement: en plus des manœuvres manuelles, il peut également être équipé de dispositifs d’entraînement électriques, pneumatiques ou hydrauliques pour réaliser un contrôle automatique à distance et répondre aux exigences de régulation centralisée des grands systèmes industriels.
Par exemple, dans l’industrie pétrochimique, pour les pipelines de transport de pétrole, les gazoducs, les pipelines de vapeur à haute pression, etc., l’étanchéité étanche des vannes d’arrêt peut effectivement empêcher la fuite de médias inflammables, explosifs ou toxiques, assurant la sécurité du système.
La vanne d’arrêt de petit diamètre (DN15~DN100) présente une structure compacte et un fonctionnement flexible, ce qui la rend adaptée aux conduites d’alimentation en eau et aux conduites de protection contre l’incendie. En même temps, grâce à son étanchéité fiable lors de sa fermeture, il est également souvent utilisé dans des situations où une ouverture et une fermeture fréquentes sont nécessaires.
Direction d’installation: la vanne doit être installée selon le sens d’écoulement indiqué sur le corps de la vanne, qui est typiquement marqué comme «bas dedans et haut dehors». Si la vanne est mal installée et que le débit est inversé, elle peut avoir de la difficulté à fermer le disque de la vanne en raison de la pression du fluide, ce qui entraîne une baisse de la performance d’étanchéité.
Cycle d’entretien: inspectez régulièrement l’emballage de la tige de valve. Si vous remarquez une fuite du substrat, assurez-vous de remplacer l’emballage rapidement. S’il y a des rayures sur la surface d’étanchéité, elles peuvent être réparées par meulage pour prolonger la durée de vie.
Évitez d’utiliser au-delà des conditions de fonctionnement: différents matériaux de vannes d’arrêt ont des limites claires de température et de pression. Leur utilisation au-delà de ces limites peut entraîner une déformation du corps de la vanne ou une défaillance du joint d’étanchéité.
En résumé, la vanne d’arrêt, avec ses performances d’étanchéité fiables et sa capacité de régulation précise, est devenue un dispositif clé pour contrôler le flux de fluides dans les systèmes de canalisation. En particulier dans les scénarios où les fonctions d’arrêt et de régulation doivent être prises en compte, il démontre un avantage irremplaçable.
Dimensions du produit
| Standard ou Nonstandard | La norme |
| La Structure | porte |
| pression | Basse pression |
| puissance | hydraulique |
| matériel | La coulée |
| Température des médias | Basse température |
| médias | l’eau |
| Taille du Port | DN40~DN1200 |
| Lieu d’origine | Shanxi, Chine (continentale) |
| Numéro de modèle | Valve-079 |
| Nom de marque | MIDAS |
| Surface de Surface | Revêtement en poudre/peinture |
| essai | essai |
| La norme: | 1). DIN 2). API 3). BS |
| matériel: | 1). Fonte (GG20, GG25) 2). Fer ductile (GGG50) 3). Acier au carbone 4). WCB 5). Acier inoxydable |
| fonctionnement: | Actionneur électrique manuel |
| pression: | 1). 1.0Mpa 2). 1.6Mpa 3). Class150LB-2500 LB |
| Dimensions de travail: | DN50 DN800 |
Ressources de produit
Non, toutes les vannes d’arrêt ne sont pas des vannes à globe. Il existe plusieurs types de robinets d’arrêt, y compris les robinets à tournant sphulaire, les robinets à clapet, les robinets à bouchon et les robinets papillon, chacun ayant ses propres caractéristiques opérationnelles.
Les vannes à Globe ne sont généralement pas recommandées pour les boues ou les suspensions parce que les particules peuvent causer de l’usure sur le siège de la vanne et le disque, entraînant des fuites. Il existe des vannes spéciales utilisées pour cette application, nous THINKTANK a une riche expérience dans le domaine du lisier, n’hésitez pas à nous contacter pour un devis instantané et une solution.
WOG signifie eau, huile et gaz, qui sont les fluides qu’une vanne est censé manipuler. Les vannes à Globe peuvent être utilisées dans les systèmes de climatisation de ces fluides, à condition qu’elles répondent aux exigences de pression et de température du système.
Le CV, ou coefficient de débit, est calculé pour les vannes à globe en déterminant le débit en gallons par minute (GPM) d’eau à 60°F qui s’écoulera à travers la vanne avec une chute de pression de 1 lb/po2.
Le CV est calculé pour les vannes à globe en mesurant le débit en gallons par minute (GPM) qui passe à travers la vanne avec une chute de pression d’une livre par pouce carré (PSI) lorsque la vanne est complètement ouverte.
