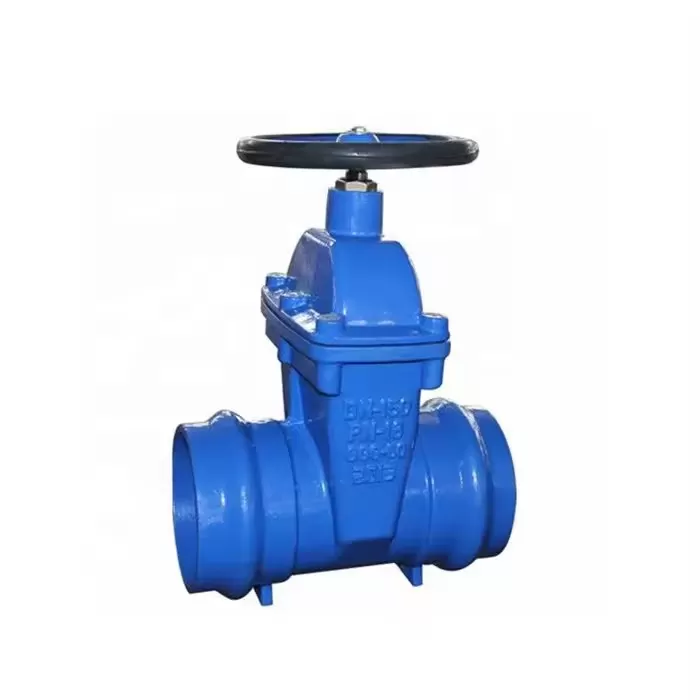

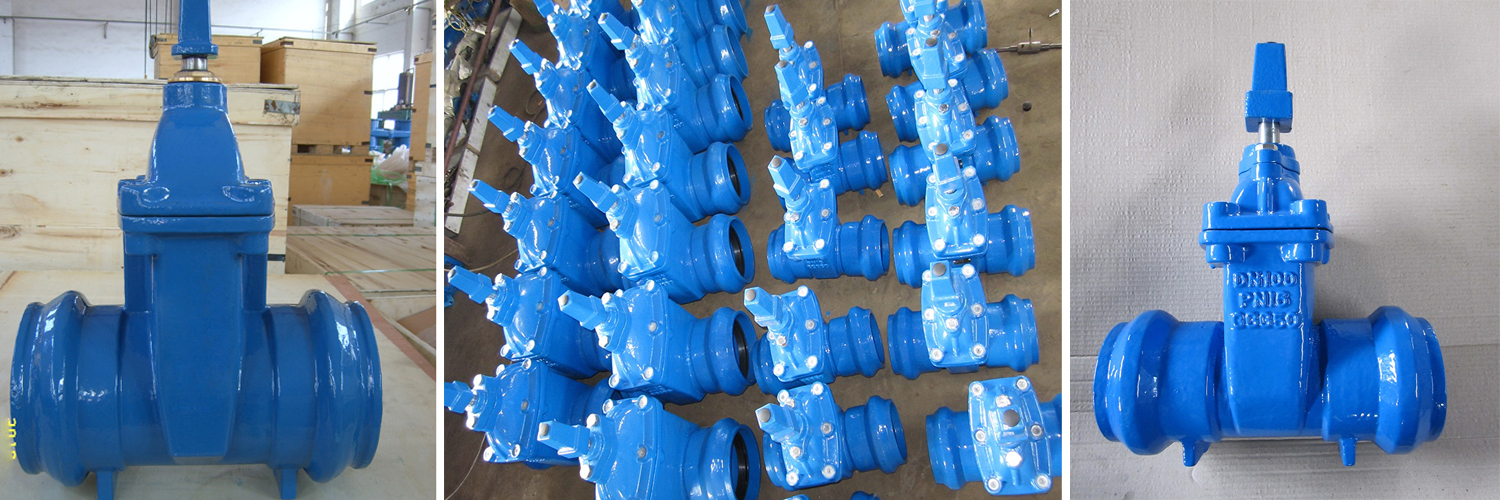

Vanne bouclée d’extrémité

Socked End Gate Valve est une vanne industrielle de haute qualité conçue pour le contrôle précis et la régulation du débit de fluide. Il est couramment utilisé dans diverses industries telles que le pétrole et le gaz, les produits chimiques et les usines de traitement de l’eau.

Ce clapet est construit avec un corps durable en fonte, qui est connu pour son excellente résistance à la corrosion, la rouille et l’usure. La conception d’extrémité encastrée permet une installation et une maintenance faciles, ce qui est idéal pour les applications qui nécessitent des inspections et des ajustements fréquents.

Le clapet comporte également une tige non montante qui est conçue pour protéger le clapet contre les dommages causés par des facteurs externes tels que la saleté et les débris. La conception de la vanne à perce complète assure un écoulement libre des fluides, réduisant ainsi le risque de chute de pression et minimisant la turbulence dans la conduite.

La vanne boudinée d’extrémité est équipée d’une vanne qui peut être complètement ouverte ou complètement fermée. La porte est maintenue en place par deux cales qui glissent l’une contre l’autre, assurant une étanchéité étanche. Le mécanisme de fonctionnement de la vanne est simple et fiable, ce qui la rend facile à utiliser même dans des environnements difficiles.

Ce clapet est disponible en différentes tailles allant de DN15 à DN600, et peut supporter des pressions allant jusqu’à 16 bars. Il est également disponible dans divers matériaux, y compris la fonte, l’acier inoxydable, et l’acier au carbone, offrant la flexibilité dans le choix de la bonne vanne pour votre application spécifique.

Dans l’ensemble, la vanne à clapet d’extrémité boudée fournit une solution efficace pour contrôler l’écoulement de fluide dans des applications industrielles. Sa durabilité, sa facilité d’installation et sa fiabilité en font un choix populaire pour les ingénieurs et les professionnels de la maintenance dans diverses industries.

Norme: DIN 3352-F4,DIN 3352-F5, BS5163, AWWA C509,AWWA C515

Pression de service: 10bar/16bar/25bar

Pression d’essai:

Coque: 15bar/24bar/37.5bar

Sceau: 11bar/17.6bar/27.5bar

Matériel:

Corps: fer Ductile GGG40/50 ou fonte IronGG25

Cale: fer Ductile GGG40/50+EPDM/NBR ou métal assis

Tige: acier inoxydable 2Cr13, SS304,SS316

Boulon et écrous: acier au carbone avec zinc plaqué ou SS304,316

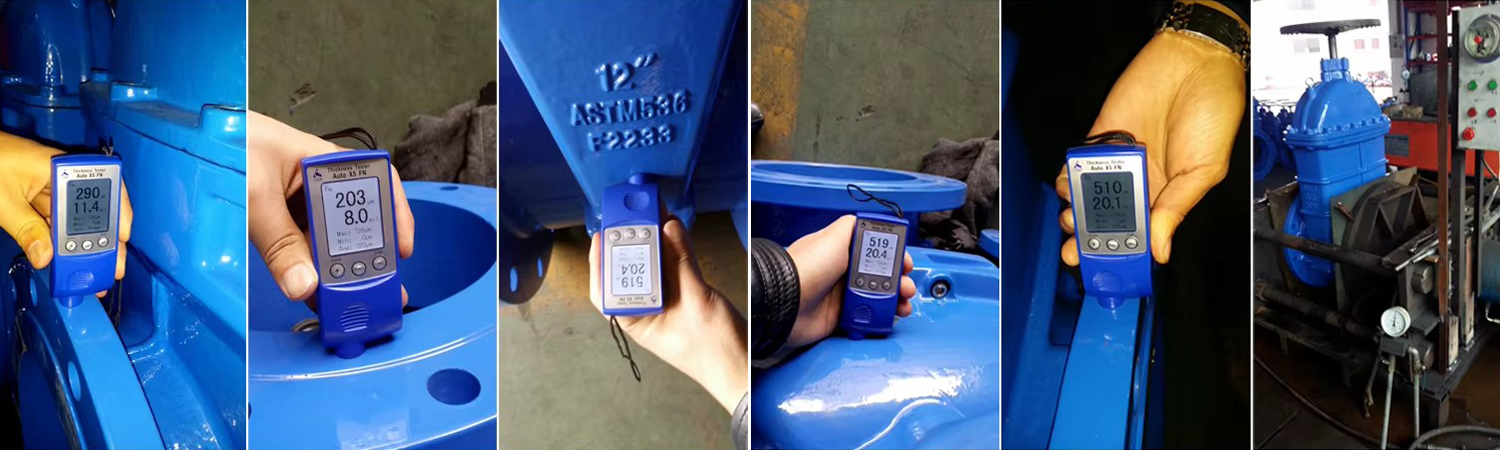

Revêtement: interne et externe avec revêtement époxy lié par fusion min250μm
