Vanne de porte

Un clapet est un composant fondamental dans les systèmes de manutention de fluides.

Structure et composants

Le clapet se compose d’un corps de clapet, d’un clapet ou d’un coin, d’une tige, d’un capot et d’anneaux de siège. Le corps de vanne est le boîtier principal qui fournit un passage pour le fluide. La porte, généralement plate ou en forme de coin, est l’élément qui contrôle l’écoulement. La tige relie la porte à l’actionneur situé à l’extérieur de la vanne et sert à lever ou à abaisser la porte. Le capot étanche les parties internes de la vanne de l’environnement externe et fournit un logement pour la tige. Les anneaux de siège sont situés à l’entrée et à la sortie du corps de la vanne et fournissent une surface d’étanchéité pour la vanne.

Principe de fonctionnement

Lorsque la vanne est complètement ouverte, la vanne est complètement soulevée hors du chemin d’écoulement, permettant au fluide de passer à travers avec une résistance minimale. Ceci fournit un écoulement complet, ce qui signifie que le fluide peut circuler à travers la vanne avec presque la même vitesse et chute de pression que s’il n’y avait aucune vanne présente. Pour fermer la vanne, la porte est abaissée dans le chemin d’écoulement jusqu’à ce qu’elle s’installe contre les anneaux de siège, bloquant complètement le fluide.

Avantages avantages

Les vannes sont bien connues pour leurs excellentes capacités d’arrêt. Ils peuvent fournir une étanchéité étanche, empêchant toute fuite du fluide lorsqu’il est fermé. Ils conviennent également à une large gamme de types de fluides, y compris les liquides, les gaz et les boues. Leur conception à trous entiers permet des débits importants, ce qui les rend idéales pour les applications où une grande quantité de fluide doit être transférée rapidement.

désavantages

L’un des principaux inconvénients des vannes à clapet est qu’elles fonctionnent relativement lentement par rapport à d’autres types de vannes comme les vannes à boisseau sphulaire ou les vannes papillon. Le processus d’ouverture ou de fermeture complète de la vanne peut prendre plus de temps en raison de la façon dont la porte entre et sort du chemin d’écoulement. De plus, les vannes ne sont pas bien adaptées aux applications d’étranglement. Lorsque la barrière est partiellement ouverte, l’écoulement devient turbulent et peut causer une érosion de la barrière et du siège, ce qui entraîne une diminution du rendement d’étanchéité au fil du temps.

Applications

Les vannes sont largement utilisées dans les industries telles que l’approvisionnement en eau et le traitement des eaux usées, le pétrole et le gaz, la production d’énergie et le traitement chimique. Dans les systèmes d’alimentation en eau, ils sont utilisés pour contrôler le débit d’eau dans les tuyaux de grand diamètre. Dans l’industrie pétrolière et gazière, ils sont utilisés pour isoler différentes sections de pipelines et de réservoirs de stockage. Dans les centrales électriques, ils sont utilisés pour réguler le flux de vapeur et d’eau de refroidissement.

1) époxy fusionné 200-250 microns à l’intérieur et à l’extérieur.

2) revêtement selon l’exigence de clients.

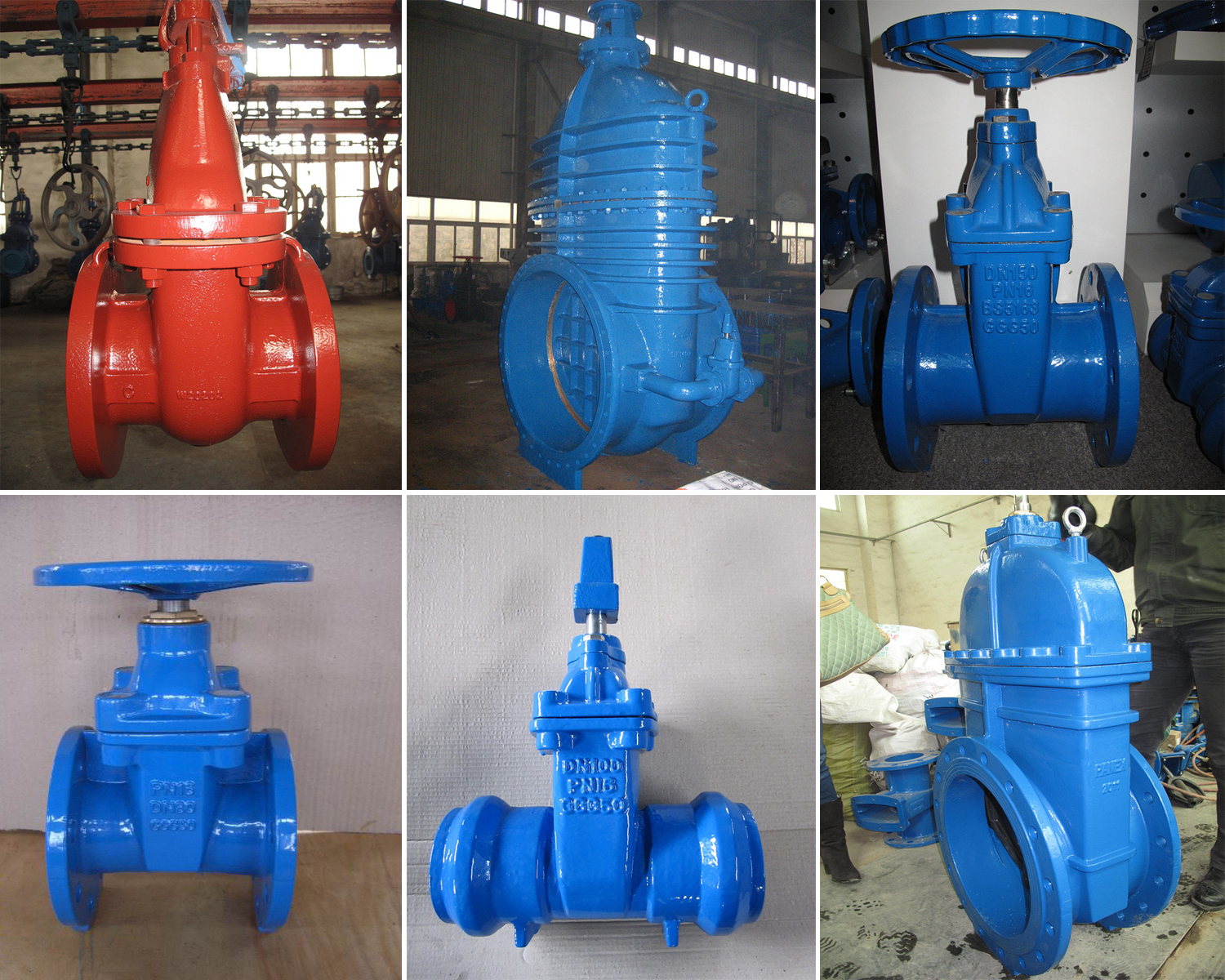

Informations sur le produit: les vannes fournies sont principalement utilisées pour ajuster l’eau, la vapeur, le pétrole, le gaz et le gaz naturel dans les industries chimiques.

Normes: AWWA, DIN3352 F4/F5, BS5163, BS5150.

Type de connexion: Type bridé, Type push-on, Type joint mécanique, Type d’extrémités simples.

Épaisseur de paroi du tuyau: K7/K8/K8/K12/C40, /C30/C25.

Type de Joint: Tyton/push-on Joint, Type K/Joint mécanique, auto-ancré/Joint retenu.

Joint: SBR, EPDM, NBR.
