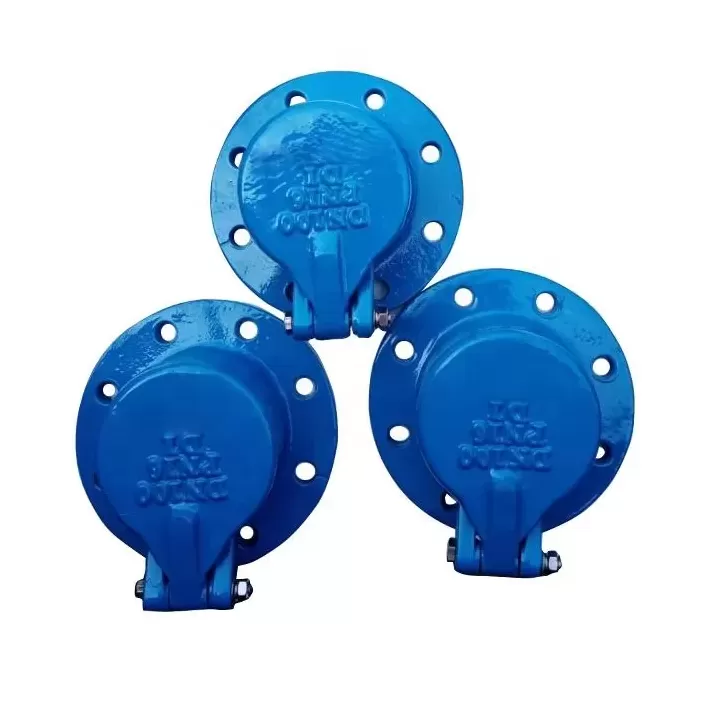

Clapet à clapet

Clapets, parfois appelés portes de clapet, clapet à clapet est un type de clapet à sens unique qui utilise un clapet articulé (ou disque) pour permettre l’écoulement de fluide dans une direction et empêcher le refoulement dans la direction opposée. La vanne s’ouvre lorsque le fluide pousse le clapet dans le sens de l’écoulement et se ferme lorsque le fluide s’arrête ou s’inverse, créant ainsi un joint pour empêcher le reflux.

Midas est un fabricant professionnel de valve de clapet en Chine, nos vannes de clapet est comme ci-dessous

Une vanne à clapet est une vanne à sens unique qui s’ouvre et se ferme automatiquement en fonction de la pression du milieu ou de son poids. Il est principalement utilisé pour empêcher le refoulement du milieu dans les pipelines ou les conteneurs, tout en permettant au milieu de circuler en douceur dans une direction.

I. fonction principale: pourquoi avons-nous besoin d’un coup de feu?

Protection contre le reflux

La fonction principale de la vanne à clapet est "conduction unidirectionnelle et coupure inverse ": lorsque le milieu s’écoule dans la direction avant, la pression pousse le panneau de la porte à s’ouvrir, permettant au milieu de passer en douceur. Lorsque le fluide tente de s’écouler dans le sens inverse, le panneau de porte se ferme automatiquement sous l’action de la pression inverse ou de son poids, adhérant étroitement au siège de la vanne pour empêcher le fluide de refluer et éviter les dommages à l’équipement ou le désordre du système.

Par exemple, dans les conduites d’effluents d’une station d’épuration des eaux usées, des clapets peuvent empêcher l’eau de rivière de s’écouler dans le bassin de traitement. Un clapet est installé à la sortie de la pompe à eau pour empêcher l’impact inverse du débit d’eau sur la roue lorsque la pompe s’arrête, protégeant ainsi le moteur de la pompe à eau.

Aucune alimentation externe requise, économie d’énergie, et fiable

Contrairement aux vannes électriques et aux vannes pneumatiques qui nécessitent une énergie supplémentaire pour fonctionner, les portes de clapet sont complètement ouvertes et fermées en se basant sur la différence de pression du fluide lui-même ou le poids du panneau de porte. Ils n’ont aucune consommation d’énergie et aucun système de contrôle complexe. Ils sont particulièrement adaptés aux zones éloignées, à l’extérieur ou aux scénarios sans surveillance, réduisant ainsi les coûts d’exploitation et de maintenance.

Réduire l’effet de marteau d’eau

Lorsque la pompe à eau démarre ou s’arrête ou que la pression dans le gazoduc fluctue, l’effet inverse du débit d’eau peut causer un «bélier», ce qui peut causer des vibrations, des ruptures ou des dommages à l’équipement du gazoduc. Lorsque le clapet à clapet se ferme, il fonctionne en douceur, ce qui peut amortir la force d’impact de l’écoulement d’eau inverse, réduire les dommages causés par le bélier et protéger la sécurité du système de canalisation.

Ii. Les droits de l’homme Caractéristiques structurelles: comment réaliser l’ouverture et la fermeture automatiques?

La structure d’une vanne à clapet est composée de composants de base tels que le corps de la vanne, le panneau de la vanne, la charnière et les pièces d’étanchéité. Ses détails de conception influent directement sur ses performances.

Conception de panneau de porte

Forme: généralement circulaire, carrée ou rectangulaire, adaptée à différents diamètres de tuyaux et scénarios d’installation. Par exemple, les portes à clapet circulaires sont principalement utilisées pour les tuyaux circulaires, tandis que les portes à clapet carrées conviennent pour les canaux carrés.

Étanchéité et conception de charnière

Pièces d’étanchéité: la surface de contact entre le panneau de porte et le siège de la vanne est généralement équipée d’une bague d’étanchéité en caoutchouc. L’élasticité du caoutchouc compense les trous minuscules pour obtenir un joint étanche, empêchant efficacement les fuites même sous basse pression.

Charnière: le panneau de porte est relié au corps de la vanne par une charnière. La charnière doit être faite de matériaux résistants à l’usure et antirouille pour s’assurer que le panneau de porte s’ouvre et se ferme en douceur et éviter la défaillance d’étanchéité due à la rouille et au blocage. Certains volets sont également conçus avec des dispositifs tampons pour réduire le bruit d’impact et l’usure lors de l’ouverture et de la fermeture.

Mode de contrôle d’ouverture et de fermeture

Ouverture vers l’avant: elle repose sur la pression vers l’avant du fluide pour surmonter le poids du panneau de porte et la force de frottement de la charnière. Plus la pression est grande, plus l’angle d’ouverture est grand. Généralement, l’angle d’ouverture maximum est de 60° à 90°, assurant un débit moyen doux et une faible résistance à l’écoulement.

Fermeture inversée: lorsque la pression avant disparaît ou que la pression inverse est générée, le panneau de porte se ferme rapidement sous l’action combinée de la pression inverse et de son propre poids, adhérant au siège de la vanne pour former un joint.

Iii. Les droits de l’homme Scénarios applicables: quels systèmes doivent être équipés de barrières à volets?

Le champ d’application des portes volets est principalement concentré dans les scénarios qui nécessitent un écoulement unidirectionnel et empêchent le refoulement. Les applications typiques incluent:

Water supply, drainage, and sewage treatment

Les conduites d’effluents des stations d’épuration urbaines: pour empêcher l’eau de rivière de s’écouler dans le système de traitement.

Sorties de drainage des eaux de pluie dans les zones résidentielles ou les usines: pour empêcher l’accumulation d’eau et le reflux dans les canalisations municipales lors de fortes pluies.

Les conduites d’égout des fosses septiques et des réservoirs de sédimentation: empêchent les eaux usées de refluer et de causer la pollution.

Pompes et stations de pompage

Les tuyaux de sortie des pompes centrifuges et des pompes submersibles: pour éviter l’impact inverse du débit d’eau sur la pompe quand elle s’arrête, et pour protéger le moteur et la roue.

Station de pompage d’irrigation: contrôle l’écoulement unidirectionnel de l’eau dans le canal des terres agricoles pour empêcher l’eau d’irrigation de revenir à la source d’eau.

Conservation de l’eau et ingénierie municipale

Évacuation des ponceaux, des chenaux et des écluses: s’adapter aux changements des marées et du niveau de l’eau et empêcher le reflux de l’eau de mer et de l’eau de rivière.

Conduites de contrôle des crues urbaines et de drainage: permettent le déversement des eaux de pluie pendant la saison des pluies et empêchent les eaux souterraines de refluer pendant la saison sèche.

Système de circulation industrielle

La conduite d’eau de retour de la tour de refroidissement: pour empêcher le flux inverse de l’eau en circulation d’affecter la pression du système.

Canalisation de rejet d’eaux usées chimiques: empêcher les eaux usées traitées de se mélanger aux eaux usées non traitées et de refluer.

La vanne à clapet, avec ses caractéristiques «d’ouverture et de fermeture passives, sans entretien et anti-refoulement», est devenue un dispositif clé pour assurer la sécurité du flux unidirectionnel dans les systèmes de fluides. Grâce à une sélection et une installation raisonnables, il peut fonctionner de manière stable dans de diverses conditions de travail complexes, réduisant efficacement le risque de défaillance du système. C’est un accessoire de tuyau à la fois pratique et économique.
