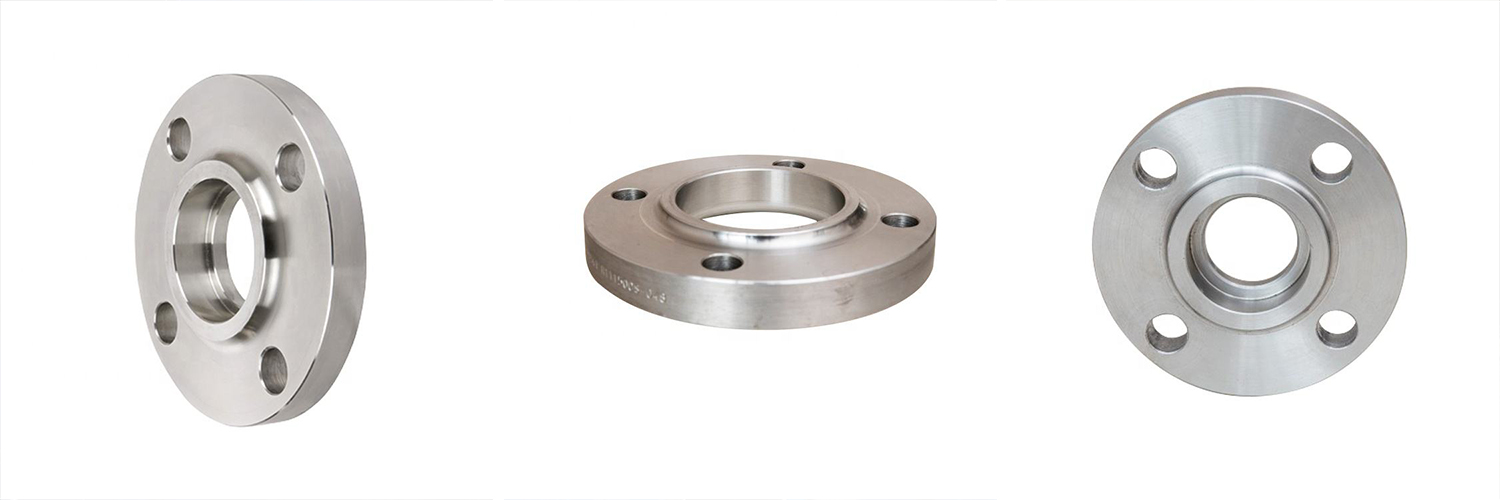

Flange de soudure

Bride de soudage de douille (SW bride)

Bride de soudage de prise, un populaire type de bride de tuyau, est conçu pour la conduite de haute pression et de petits diamètres, il a un alésage d’épaule dans la bride pour le tuyau pour l’insérer et faire le soudage d’angle.

La bride de soudage de douille est fabriquée de manière similaire à a bride à glissière. Cependant, la rainure interne de la bride de soudure de la douille permet un alésage lisse et un meilleur écoulement de fluide. Lorsqu’elle est soudée intérieurement, cette bride a une résistance statique égale à celle d’une bride à glissière, mais la résistance à la fatigue est supérieure de 50% à celle d’une bride à glissière à double soudure.

Cette bride peut facilement obtenir un alésage lisse sans avoir besoin de biseauter la face de bride ou de retailler la bride de soudure de douille après le soudage, ce qui est nécessaire pour les brides glissantes. Par conséquent, les brides de soudure internes sont populaires dans la tuyauterie de processus chimique.

Disponible:

Caractéristiques principales:

- les brides de soudure de douille peuvent remplacer les brides filetées, réduisant le risque de fuite.

- l’enfoncement sur le diamètre intérieur de la bride de soudure de la douille permet un bon ajustement du tuyau permettant un écoulement fluide du liquide.

- la soudure se produit à l’extérieur du tuyau, empêchant la pénétration de l’alésage du tuyau.

- les brides de soudage de douille fonctionnent bien pour de plus petites tailles et des conditions de température de pression plus élevées.

- les brides de soudure de douille éliminent les poches internes, réduisent le risque de gauchissement dû à la chaleur de soudage, et minimisent les dommages à la face de bride causés par les éclaboussures de soudure.

- il offre la même capacité de pression interne que les brides glissantes tout en améliorant la résistance à la fatigue.

- ils sont semblables à des brides glissantes, mais doivent spécifier le calendrier du tuyau où ils seront utilisés pour avec des soudures de douille.

Types de faces soudées par douille

Bride soudée par douille comprenant le type RF, le type RTJ et le type FF, qui comme d’autres types de bride de soudage (slip on, cou de soudure ou bride aveugle).

RF (Face soulevée) bride:

Le type de face relevée présente une petite zone relevée autour de l’alésage de la bride. Cette zone surélevée est généralement 1/16 pouce ou 1/4 pouce de haut, et il aide à concentrer la pression d’étanchéité sur le joint.

RTJ (Joint de Type anneau):

La bride de joint de type anneau a une rainure autour de la face de bride conçue pour contenir un joint d’anneau métallique. Ce type est conçu pour les applications à haute pression et à haute température.

FF (Face plate):

Le type à face plate a une surface plane qui est même avec la face de la bride. Cette conception est souvent utilisée avec un joint intégral qui couvre toute la face de la bride.

Application des brides à soufflet ANSI B16.5

Les brides à soufflet ASME B16.5 sont reconnues pour leur performance exceptionnelle et sont généralement conçues pour répondre aux exigences spécifiques. Nous proposons une large gamme de brides à soufflet à face plane, distribuées par un réseau mondial de points de vente. Ces brides à soufflet sont utilisées dans divers secteurs industriels tels que :

- Les brides à soufflet en acier inoxydable destinées aux pipelines pétroliers et gaziers

- Les brides à soufflet à face relevée utilisées dans l'industrie chimique

- Les brides à soufflet en acier allié utilisées dans le domaine du plomberie

- Les brides à soufflet à face plane utilisées dans le chauffage

- Les brides à soufflet pour tuyauteries utilisées dans les systèmes d’approvisionnement en eau

- Les brides à soufflet ANSI B16.5 forgées utilisées dans les centrales électriques

- Les brides à soufflet en plaque utilisées dans l’industrie papetière et de la pâte

- Les brides à soufflet utilisées dans des applications générales

- Les brides à soufflet en acier utilisées dans l’industrie de fabrication

- Les brides à soufflet utilisées dans l’industrie agroalimentaire

- Les brides à soufflet pour tubes structurels

Bride à soufflet vs. Bride à glissière :

La bride à soufflet ressemble fortement à une bride à glissière, mais se distingue par la présence d’un étrave dans le trou intérieur.

Foire aux questions

1. Qu'est-ce qu'une bride à soudeage en raccordement ?

Une bride à soudeage en raccordement est un type de bride conçu pour être soudée à un tuyau. Le tuyau s'insère à l'intérieur de la bride, et le soudure est appliquée autour du joint, créant ainsi une connexion solide et permanente.

2. Quand ne devrais-je pas utiliser une bride à soudeur en raccordage ?

Évitez d'utiliser les brides à soudeur en raccordage dans des environnements à forte vibration ou à haute température, où l'expansion thermique pourrait provoquer des contraintes, ou où le risque de fissuration existe. Elles ne conviennent pas non plus aux applications nécessitant un démontage fréquent.

3. Comment est fabriquée une bride à soudure en raccordement ?

Les brides à soudure en raccordement sont produites en usinant une bride pour qu'elle comporte un emplacement (raccordement) dans lequel la tuyauterie peut être insérée. La bride est ensuite soudée à la tuyauterie au niveau du raccordement, généralement par un soudage en équerre.

4. Quels sont les avantages des brides soudées à raccordement ?

Les avantages incluent une connexion solide et permanente, un risque minimal de fuite, une facilité d'installation et une adaptabilité aux applications à haute pression. Elles offrent également une surface intérieure lisse qui réduit la turbulence.

5. Comment installer une bride soudée à l'assemblage ?

Alignez le tuyau avec la fente de la bride, en veillant à un ajustement et une alignement corrects. Soudez autour de l'assemblage en utilisant une technique de soudage appropriée afin d'obtenir un joint solide et étanche. Respectez les procédures et normes de soudage adéquates.
