La norme: ASTM A105, ASTM A182
Matériel: acier au carbone, acier inoxydable, acier allié
Gamme de taille: 1/2 ", 1 ", 2 ", 3 ", 4 "à 78"
Classe de pression: classe 150 à 2500
Face: Face relevée (RF), joint de type anneau (RTJ), FF.
Processus: forgé.
Peinture: peinture jaune, peinture noire, huile antirouille ou zinc enduit.
Emballage: cas de contreplaqué digne de la mer ou palette avec film de polyéthylène ou comme demande des clients.

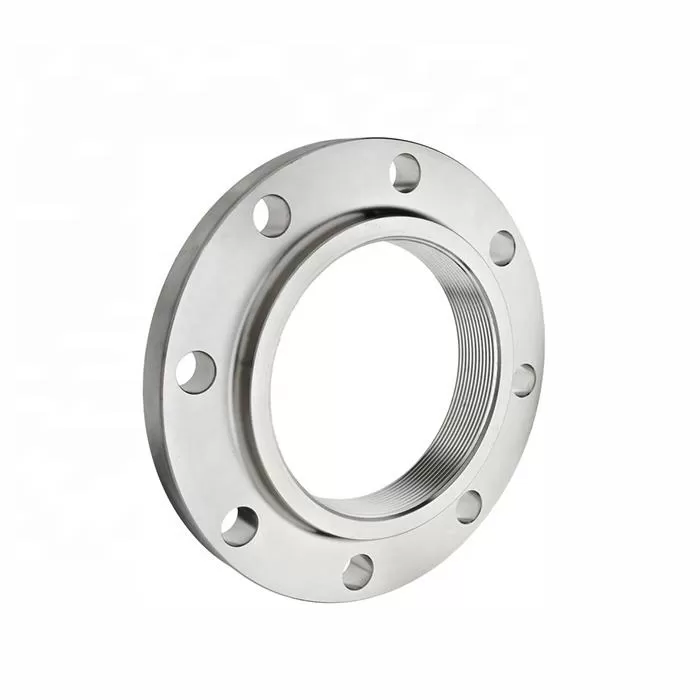

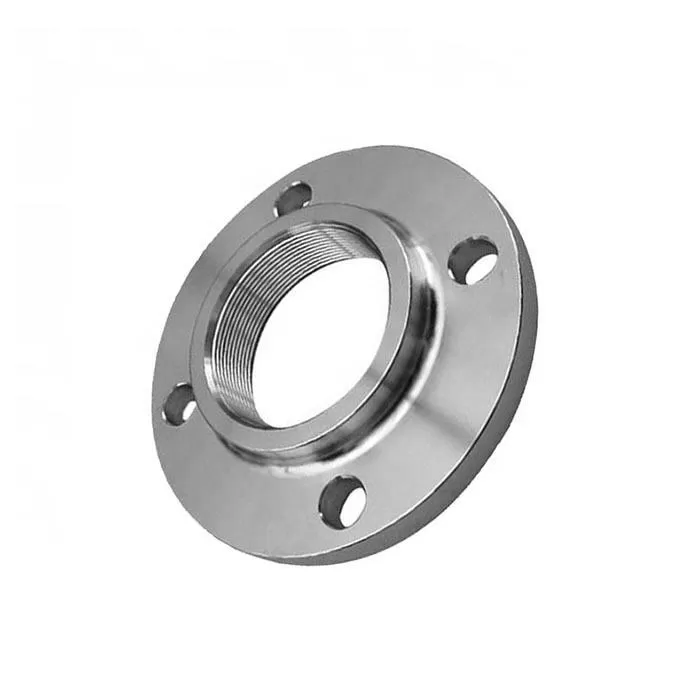

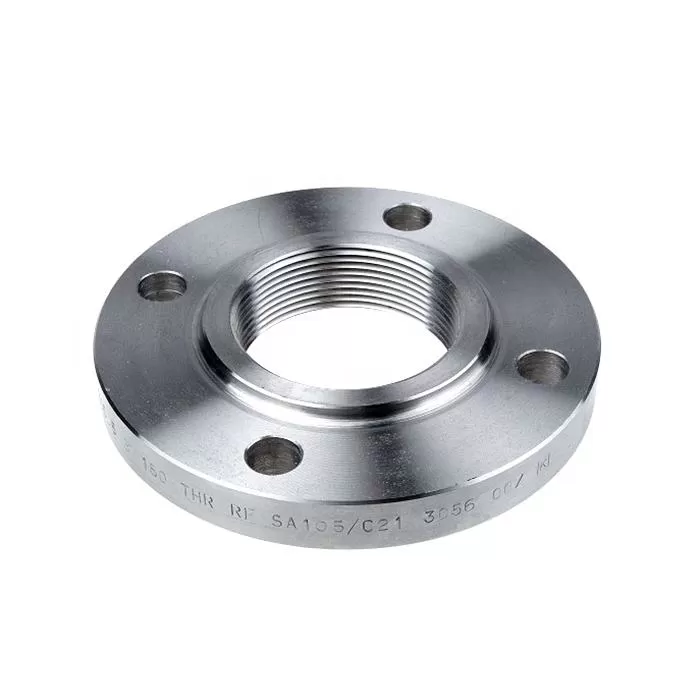

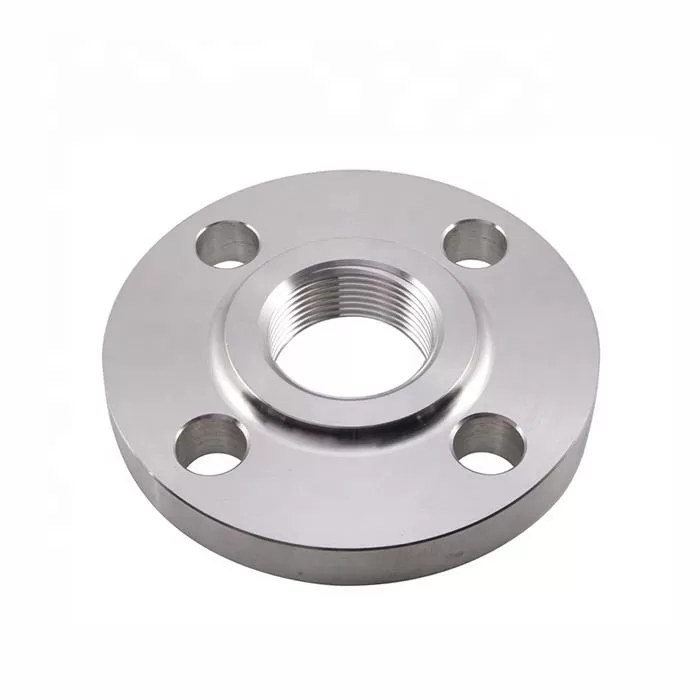

Les brides filetées de tuyau, également connues sous le nom de brides de compagnon ou de vis, se connectent aux tuyaux sans soudure. Ils comportent un filetage interne conique qui s’adapte au filetage externe du tuyau, semblable à glisse sur ou bien flanges de soudure de douille. Parfois, une soudure d’étanchéité est également utilisée. Midas fabrique ces brides avec des options de revêtement comme RF, FF et RTJ, et des tailles allant de ½ pouce à 78 pouces, en adhérant aux normes telles que ASTM A105 et ASTM A182.
Les brides filetées sont principalement utilisées dans les pipelines de petits diamètres. Les brides filetées les plus populaires ont une taille nominale de tuyau de ½ pouce à 6 ", mais nous sommes en mesure d’offrir des brides filetées NPT jusqu’à 78 "si nécessaire.
Les brides filetées sont livrées avec différents types de revêtement pour répondre à différentes exigences d’étanchéité et de connexion:
1. RF (Face surélevée): ce type a une surface surélevée autour de l’alésage de la bride, qui fournit un joint étanche lorsqu’il est accouplé avec un joint. Il est couramment utilisé dans des applications générales.
2. FF (Face plate): la Face de la bride est plate, ce qui assure un joint de contact complet avec le joint. Il est typiquement utilisé dans les applications où les deux brides ont des surfaces planes.
3. RTJ (Ring Type Joint): ce Type comporte une rainure pour un Joint d’anneau métallique, qui fournit un Joint à haute pression. Il est utilisé dans les applications à haute pression et à haute température où un joint fiable est essentiel.
ASTM A105: Standard forged carbon steel pipe components for environmental and high temperature / high pressure systems.
ASTM A182: The standard for alloy and stainless threaded flanges. Common alloy grades: F5, F9, F11, F22, F91; Stainless steel grades: F304, 304/, F316, F316L.
Threaded flanges are ideal for applications where welding is impractical or impossible, such as when preserving a pipe's galvanized coating. However, they are unsuitable for pipes subjected to frequent temperature changes or operating outside the range of -45°C to 260°C. According to ASME B31.3, for steel pipes used in steam services above 250 psi or water services above 100 psi with temperatures over 220°F, the pipe must be seamless and at least as thick as schedule 80 of ASME B36.10.
Les brides filetées sont fixées aux tuyaux via des filetages internes, éliminant ainsi le besoin de soudure. Cette conception simplifie à la fois l’installation et la maintenance par rapport à d’autres types de bride comme les brides de soudure à glissière ou à douille.
1. ** qu’est-ce qu’une bride de tuyau filetée? ** ** **
Une bride de tuyau filetée se connecte à un tuyau à l’aide de filetages internes, évitant ainsi le soudage.
2. ** quels sont les types communs de revêtement pour les brides filetées? ** ** **
Les types de revêtement courants comprennent le visage surélevé (RF), le visage plat (FF), et le Joint de Type anneau (RTJ).
3. ** où sont généralement utilisées les brides filetées? ** ** **
Ils sont utilisés dans des situations où le soudage n’est pas pratique, comme la préservation des revêtements de tuyaux ou dans des endroits où un démontage fréquent est nécessaire.
4. ** les brides filetées sont-elles adaptées aux applications à haute température? ** ** **
Non, ils ne sont généralement pas recommandés pour des températures supérieures à 260°C ou inférieures à -45°C en raison de problèmes potentiels d’étanchéité.
5. ** quelles normes régissent l’utilisation des brides filetées? ** ** **
Des normes telles que ASTM A105, ASTM A182 et ASME B31.3 fournissent des lignes directrices pour leur utilisation, en particulier en ce qui concerne les cotes de pression et les spécifications des matériaux.
6. ** comment installer une bride filetée? ** ** **
Il suffit de visser la bride sur le tuyau fileté, en s’assurant qu’il est bien serré pour créer une connexion sûre.
7. ** les brides filetées peuvent-elles être utilisées pour des applications à haute pression? ** ** **
Ils peuvent être utilisés dans des situations de haute pression, mais s’assurer que le tuyau et la bride répondent aux spécifications requises, telles que celles décrites dans la norme ASME B31.3 pour les services de vapeur et d’eau.
