Clapet anti-retour

Un clapet anti-retour est un dispositif mécanique essentiel utilisé dans une grande variété de systèmes de manutention de fluides. Il est conçu pour permettre l’écoulement unidirectionnel de fluides, ce qui signifie qu’il permet au fluide de passer dans une direction spécifique tout en bloquant efficacement tout flux inverse.

La structure de base d’un clapet anti-retour comprend généralement un corps de clapet, un élément de fermeture tel qu’un disque, une boule ou un clapet, et un siège. Le corps de vanne est le boîtier principal qui enferme les autres composants et fournit le passage du fluide. L’élément de fermeture est la partie mobile qui contrôle le flux. Lorsque le fluide coule dans la direction correcte, ou vers l’avant, la pression du fluide force l’élément de fermeture à s’ouvrir, créant un passage clair pour le fluide à traverser. Cette action d’ouverture se produit parce que la force exercée par le fluide surpasse la résistance de l’élément de fermeture et de tout ressort ou autre mécanisme qui peut le maintenir en position fermée.

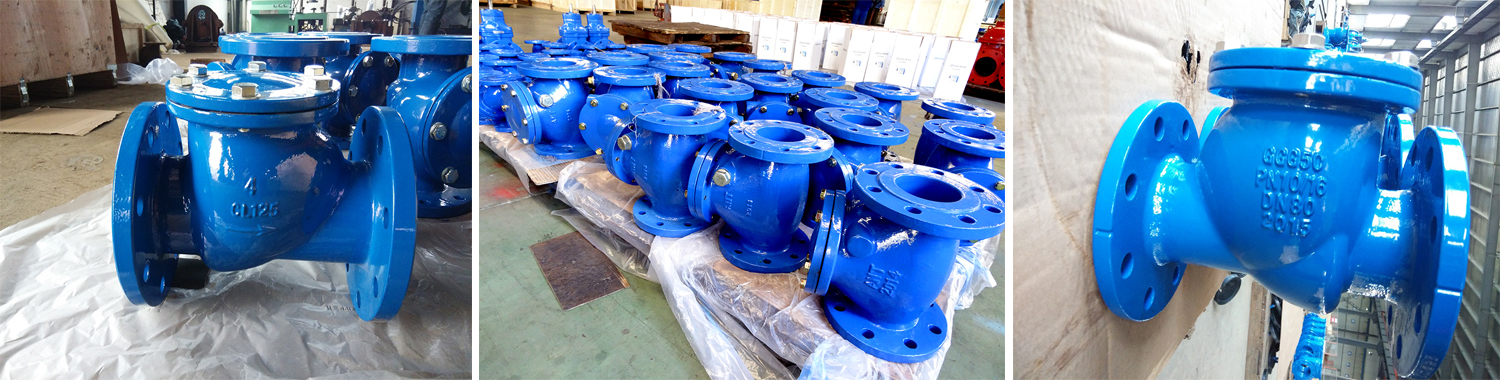

Cependant, quand il y a une tentative de reflux, la situation change radicalement. L’élément de fermeture, en raison du changement de différentiel de pression et de la conception de la vanne, se déplace rapidement pour fermer le passage. Par exemple, dans un clapet anti-retour à oscillation, un disque articulé s’ouvrit avec le flux vers l’avant, puis se replie vers l’arrière pour se fermer contre le siège lorsque le flux s’inverse. Dans un clapet anti-retour à bille, une bille sphérique se déplace à l’intérieur du corps du clapet, s’éloignant du siège pour permettre l’écoulement vers l’avant et reculant pour sceller le siège pendant le reflux.

Les clapets anti-retour trouvent des applications étendues dans de nombreuses industries. Dans l’industrie pétrolière et gazière, ils sont utilisés dans les pipelines pour s’assurer que les hydrocarbures transportés s’écoulent dans la direction désirée et ne refluent pas, ce qui pourrait entraîner des dommages à l’équipement et des interruptions d’exploitation. Dans les systèmes d’alimentation en eau et d’égout, les clapets anti-retour empêchent le refoulement de l’eau, protégeant la pureté de l’alimentation en eau et empêchant la contamination. Dans les systèmes cvca (chauffage, Ventilation et climatisation), ils aident à maintenir la bonne circulation des frigorigènes et de l’air, assurant ainsi le fonctionnement efficace du système.

Il existe différents types de clapets anti-retour pour répondre à diverses exigences opérationnelles. Le clapet anti-retour de levage utilise un disque qui se lève du siège pour permettre l’écoulement et se ferme fermement sur le flux inverse. Les clapets anti-retour sont minces et conçus pour être installés entre deux brides, ce qui permet d’économiser de l’espace. Les clapets anti-retour à double plaque ont deux plaques articulées qui s’ouvrent et se rapprochent, offrant de bonnes caractéristiques d’écoulement et une étanchéité fiable.

En un mot, le clapet anti-retour est un composant essentiel dans les systèmes de fluides. Sa capacité à contrôler la direction de l’écoulement du fluide assure non seulement le bon fonctionnement du système, mais protège également l’équipement associé contre les dommages et maintient l’intégrité et la sécurité du processus global. Que ce soit dans les grands complexes industriels ou dans notre plomberie domestique quotidienne, les clapets anti-retour remplissent tranquillement et efficacement leur rôle crucial.
