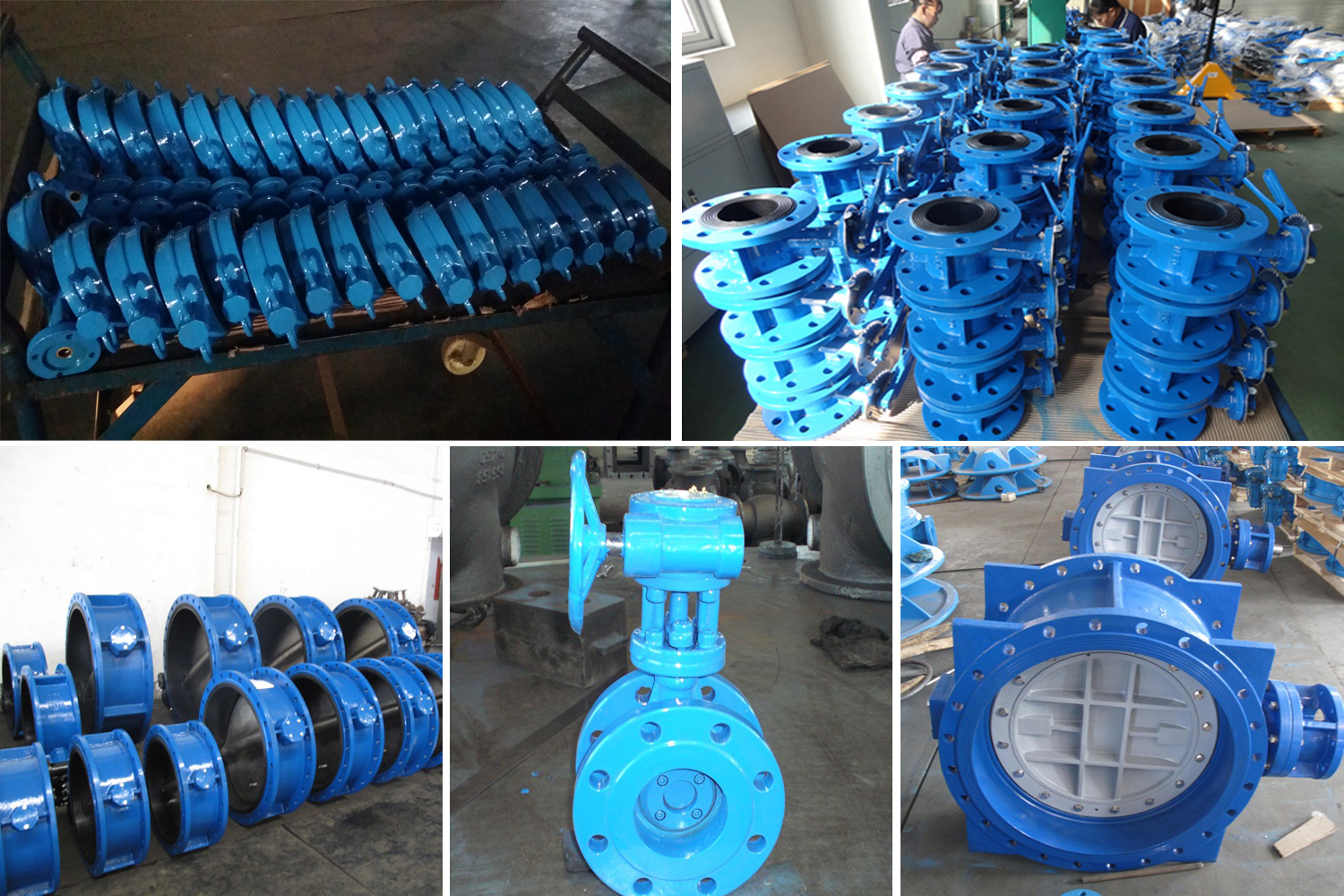

Vanne papillon

Une vanne papillon est un type de vanne utilisé pour isoler ou réguler l’écoulement d’un fluide dans un système de tuyauterie.

La Structure

Il se compose principalement d’un corps de soupape, d’une tige de soupape, d’un disque et d’un anneau d’étanchéi1. Le corps de la vanne est fait de matériaux résistants et rigides et abrite et protège les composants internes. Le disque, qui est l’élément clé pour contrôler l’écoulement du fluide, est monté sur la tige de la vanne. L’anneau d’étanchéité assure l’étanchéité entre le bord du disque et le corps de la vanne lorsque la vanne est fermée.

Principe de fonctionnement

Le disque est positionné au centre du tuyau et tourne autour d’un axe. Lorsque le disque est perpendiculaire au sens d’écoulement, la vanne est fermée, bloquant complètement le passage du fluide. Lorsque le disque est parallèle au sens d’écoulement, la vanne est entièrement ouverte, permettant au fluide de circuler avec une résistance minimale. De plus, le disque peut être tourné à une position intermédiaire pour réduire le débit.

Avantages avantages

Les vannes papillon présentent plusieurs avantages, dont un faible coût, un poids léger, une taille compacte et une installation facile1. Ils ont également une vitesse d’ouverture et de fermeture relativement rapide et nécessitent un couple de fonctionnement faible.

désavantages

Un inconvénient est qu’il y a toujours une baisse de pression dans le flux, même lorsque la vanne est ouverte, parce que le disque est toujours présent dans le flux. En outre, les vannes papillon peuvent ne pas convenir aux applications à haute pression et à haute température, et leur performance d’étanchéité peut être affectée par des facteurs tels que la pression et la température du fluide.

Applications

Ils sont très utilisés dans diverses industries telles que le pétrole, la chimie, la métallurgie, la construction, et le traitement de l’eau. Dans les industries pétrolières et chimiques, ils sont utilisés pour le contrôle et la coupure des médias dans les pipelines de transport de pétrole et de gaz, les réservoirs de stockage et les fours de chauffage. Dans l’industrie du traitement de l’eau, ils sont utilisés pour le contrôle et la coupure des médias dans les équipements de traitement de l’eau tels que les usines de traitement des eaux usées et les usines de dessalement.
